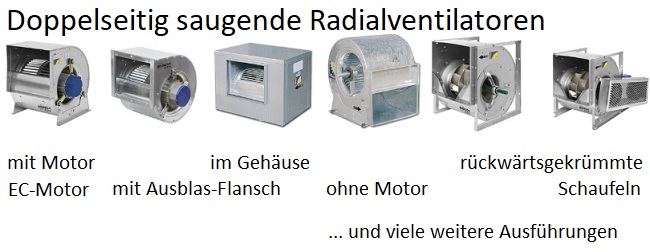

Doppelseitig saugende Radialventilatoren
Beschreibung doppelseitig saugende Radialventilatoren
Type DCB mit vorwärts gekrümmten Schaufeln: Datenblatt (hier klicken)
Type DCDXR mit rückwärts gekrümmten Schaufeln: Datenblatt (hier klicken)
Type DCB doppelseitig saugend vorwärts gekrümmt mit Motor – auf Anfrage EC Motor
| Modell | Drehzahl | Zoll | Strom [A] (230V) | Leistung [kW] | Luftmenge [m³/h] | Schalldruck max.[dB(A)] | Gewicht ca. [kg] | Ausblas BxH [mm] |
| DCB-1919-4M-0,25 | 1230 | 7/7 | 1,5 | 0,15 | 1520 | 59 | 7 | 230×208 |
| DCB-2525-4M-0,5 | 1320 | 9/9 | 3 | 0,37 | 2800 | 66 | 13,2 | 300×263 |
| DCB-2525-4M-0,5 | 1310 | 9/9 | 4 | 0,55 | 3600 | 70 | 14 | 300×263 |
| DCB-2525-6M-0,33 | 830 | 9/9 | 2,1 | 0,25 | 2700 | 62 | 12,7 | 300×263 |
| DCB-2828-4M-0,5 | 1320 | 10/10 | 3 | 0,37 | 2800 | 65 | 15,7 | 326×292 |
| DCB-2828-4M-0,75 | 1310 | 10/10 | 4 | 0,55 | 3950 | 70 | 16,5 | 326×292 |
| DCB-2828-6M-0,33 | 830 | 10/10 | 2,1 | 0,25 | 3200 | 62 | 15,2 | 326×292 |
| DCB-2828-6M-0,75 | 840 | 10/10 | 4,1 | 0,55 | 3600 | 64 | 21 | 326×292 |
| DCB-3333-6M-0,75 | 840 | 12/12 | 5 | 0,55 | 4900 | 64 | 23 | 387×345 |
| DCB-3333-6M-1 | 850 | 12/12 | 6 | 0,75 | 6000 | 71 | 24 | 387×345 |

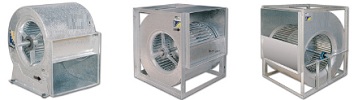

Type DCB doppelseitig saugend – vorwärts gekrümmt – ohne Motor mit gelagerter Welle
| Modell ohneMotor | Drehzahl * | Zoll | Ausblas | Welle |
| Riemenantrieb | max. [U/min] | BxH [mm] | Ø [mm] | |
| DCB-1919-X | 2500 | 7/7 | 230×208 | 20 |
| DCB-2519-X | 2500 | 9/7 | 230×262 | 20 AR 25 |
| DCB-2525-X | 2100 | 9/9 | 300×263 | 20 AR 25 |
| DCB-2820-X | 1900 | 10/8 | 265×289 | 20 AR 25 |
| DCB-2828-X | 1800 | 10/10 | 326×292 | 20 AR 25 |
| DCB-3325-X | 1800 | 12/9 | 309×341 | 25 AR 30 |
| DCB-3333-X | 1400 | 12/12 | 387×345 | 25 AR 30 |
| DCB-3930-X | 1600 | 15/11 | 373×404 | 25 AR 30 |
| DCB-3939-X | 1200 | 15/15 | 473×404 | 25 AR 30 |
| DCB-4736-X | 1100 | 18/13 | 430×478 | 25 AR 35 |
| DCB-4747-X | 1100 | 18/18 | 540×482 | 25 AR 35 |
| DCB-5039-X | 1300 | 20/15 | 502×629 | 35 |
| DCB-5050-X | 1200 | 20/20 | 630×629 | 35 |
Größere Modelle auf Anfrage
* maximale Drehzahlen / Leistungen teils nur in verstärkter Ausführung „AR“ möglich
Type DCDXR doppelseitig saugend – rückwärts gekrümmt – Ausblas quadratisch – mit oder ohne Motor
| Modell | Drehzahl max. [U/min] | Volumenstrom max. [m³/h] | Motorleistung max. [kW] | Ausblas BxH [mm] | Welle [mm] | |
| DCDXR-180 | 6800 | 3000 | 1,5 | 229×229 | 20 | Je nach Anwendung mit unterschiedlichen Drehzahlen / Motorleistungen oder ohne Motor lieferbar. |
| DCDXR-200 | 6000 | 4000 | 3,0 | 256×256 | 20 | |
| DCDXR-225 | 5800 | 5500 | 3,0 | 288×288 | 20 | |
| DCDXR-250 | 4900 | 6500 | 3,0 | 322×322 | 20 | |
| DCDXR-280 | 4700 | 11000 | 4,0 | 361×361 | 25 | |
| DCDXR-315 | 4100 | 14000 | 7,5 | 404×404 | 25 AR 30 | |
| DCDXR-355 | 3300 | 18000 | 7,5 | 453×453 | 30 AR 35 | |
| DCDXR-400 | 3500 | 24000 | 11,0 | 507×507 | 30 AR 35 | |
| DCDXR-450 | 3200 | 31000 | 15,0 | 569×569 | 35 AR 40 | |
| DCDXR-500 | 2800 | 40000 | 15,0 | 638×638 | 35 AR 40 | |
| DCDXR-560 | 2400 | 50000 | 22,0 | 715×715 | 40 AR 50 | |
| DCDXR-630 | 2300 | 60000 | 30,0 | 801×801 | 40 AR 50 | |
| DCDXR-710 | 2000 | 75000 | 45,0 | 898×898 | 50 AR 60 | |
| DCDXR-800 | 1600 | 90000 | 45 | 1007×1007 | 65 | |
| DCDXR-900 | 1400 | 105000 | 45 | 1130×1130 | 65 | |
| DCDXR-1000 | 1100 | 115000 | 55 | 1267×1267 | 65 |
Größere Modelle auf Anfrage
* maximale Drehzahlen / Leistungen teils nur in verstärkter Ausführung „AR“ möglich
Doppelseitig saugender Radialventilator verzinkt
Ventilator:
– Gehäuse aus verzinktem Stahlblech
– mit Ausblasflansch
– vorwärts gekrümmte Schaufeln aus verzinktem Stahlblech
Motor:
– Motor mit 3 Drehzahlen
– Geschlossene Kugellager
– Isolierklasse F mit Thermoschutz, Schutzart IP54
– Wechselstrom (230 V, 50 Hz) oder Drehstrom (230/400 V, 50 Hz)
– Betriebstemperatur: -25 ºC bis +60 ºC
