Dachventilatoren aus UV-beständigem Kunststoff PP mit außerhalb des Luftstrom befindlichem Elektromotor
1) horizontal ausblasend mit Ansaugung unten oder
2) horizontal ansaugend mit Motor-Wetterschutzdach oder
3) vertikal ausblasend mit Ansaugung unten.
Wahlweise lieferbar ex-geschützt für ATEX Anwendungen mit Laufrad und Gehäuse aus antistatischem Kunststoff und ATEX Motor.
| Modell | Rohrstutzen mm DN | Leistung kW | Drehzahl U/min | Luftmenge m³/h max. | Pressung Pa max. |
| Mitteldruck | |||||
| DCPV-815-2T-T15 | 125 | 0,37 | 2850 | 950 | 500 |
| DCPV-815-4T-T15 | 125 | 0,18 | 1400 | 450 | 140 |
| DCPV-1020-2T-T20 | 160 | 0,75 | 2850 | 2000 | 1450 |
| DCPV-1020-4T-T20 | 160 | 0,25 | 1400 | 1250 | 210 |
| DCPV-1325-2T-T25 | 200 | 2,2 | 2850 | 3250 | 1700 |
| DCPV-1325-4T-T25 | 200 | 0,25 | 1400 | 2300 | 450 |
| DCPV-1325-6T-T25 | 200 | 0,37 | 950 | 1400 | 200 |
| DCPV-1630-4T-T30 | 250 | 1,1 | 1400 | 4500 | 700 |
| DCPV-1630-6T-T30 | 250 | 0,55 | 950 | 2700 | 250 |
| DCPV-1942-4T-7,5-T35* | 315 | 5,5 | 1400 | 8500 | 940 |
| DCPV-1942-4T-10-T35* | 315 | 7,5 | 1400 | 10500 | 950 |
| DCPV-1942-6T-T35* | 315 | 2,2 | 950 | 7000 | 390 |
| Hochdruck | |||||
| DCPV-720-2T-S12** | 90 | 0,37 | 2850 | 525 | 830 |
| DCPV-825-2T-S14** | 125 | 1,1 | 2850 | 1140 | 1300 |
| DCPV-930-2T-S16** | 160 | 2,2 | 2850 | 1750 | 2000 |
* Baugröße T35 nicht vertikal ausblasend lieferbar.
** S-Baureihe nur horizontal ansaugend mit Motor Wetterschutzdach lieferbar.
1)

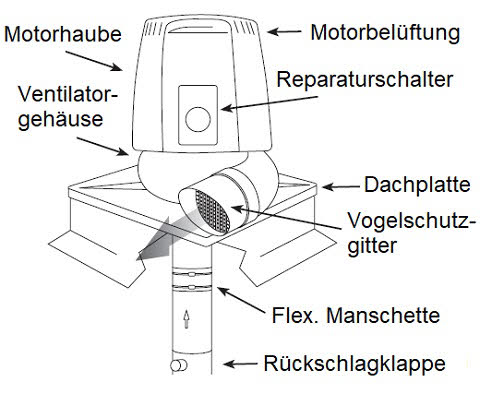

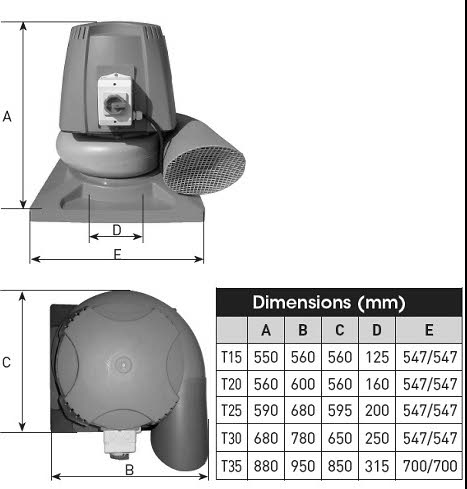

Dachventilator Kunststoff horizontal ausblasend mit Ansaugung unten
Der Dachventilator Kunststoff horizontal ausblasend wird als Radialventilator DCPV mit einem Dach-Set geliefert. Das Dach-Set besteht aus Dachplatte, Motorhaube, Ausblas Vogelschutzgitter.
Der auf dem Foto dargestellte und für Wartungszwecke vorgesehene Stromlos-Schalter / Reparaturschalter kann optional mit angeboten werden.
2)

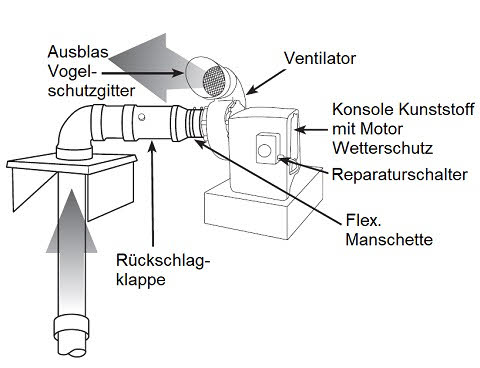

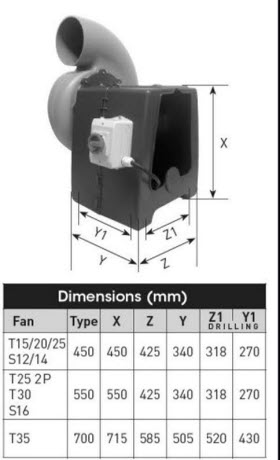

Dachventilator Kunststoff horizontal ansaugend mit Motor Wetterschutzdach
Der Dachventilator Kunststoff horizontal ansaugend mit Motor Wetterschutzdach wird als Radialventilator DCPV mit einer Kunststoff PP Montagekonsole geliefert. Die Kunststoff PP Montagekonsole ist auch gleichzeitig ein Motor Wetterschutzdach.
Der auf dem Foto dargestellte und für Wartungszwecke vorgesehene Stromlos-Schalter / Reparaturschalter kann optional mit angeboten werden.
Wahlweise kann Zubehör mitgeliefert werden: Reparaturschalter, Ausblas Vogelschutzgitter, flex. Manschetten, etc.
Auf Anfrage ex-geschützt in ATEX lieferbar.
3)
Dachventilator Kunststoff vertikal ausblasend mit Ansaugung unten

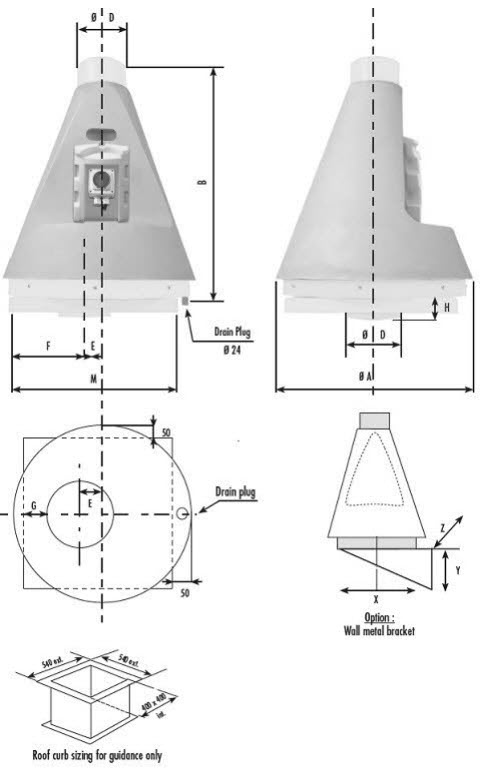

Abmessungen
| Modell | A | B | ØD | E | F | G | H | I | X | Y | Z | M |
| T20 | 600 | 800 | 160 | 50 | 250 | 160 | 70 | 280 | 350 | 400 | 540×540 | |
| T25 | 735 | 900 | 200 | 60 | 240 | 145 | 25 | 55 | 330 | 350 | 510 | 540×540 |
| T30 | 880 | 1040 | 250 | 70 | 200 | 75 | 70 | 130 | 400 | 400 | 600 | 540×540 |
