Auslegung · Ventilatorauswahl
Finden Sie passende Ventilatoren für Ihren Betriebspunkt – direkt online und ohne Anmeldung. Geben Sie die gewünschte Luftmenge und die benötigte Pressung beziehungsweise den Anlagenwiderstand ein. Über die Bauart grenzen Sie die Auswahl auf Axial- oder Radialventilatoren ein.
Passend zu Ihrem Betriebspunkt
Den passenden Ventilator finden.
Geben Sie Luftmenge und Druckerhöhung ein. Vergleichen Sie die Ausführungen und fragen Sie Ihr gewünschtes Modell direkt an.
Für Ihre Planung
Eine schnelle Vorauswahl. Persönlich geprüft.
Grundlagen der Berechnung
Die Angaben beziehen sich auf Luft bei 20 °C und einer Gasdichte von ρ = 1,2 kg/m³. Die berechneten Werte können leicht von den tatsächlichen Ventilator-Kennlinien abweichen.
Alle Angaben ohne Gewähr. Gerne prüfen wir die Auslegung für Ihre Anlage – senden Sie uns dafür den gewünschten Betriebspunkt und die Einsatzbedingungen.
Nicht in dieser Auswahl enthalten
- Mobile Ventilatoren und Dachventilatoren
- Doppelseitig ansaugende Ventilatoren
- Freiläufer für den Geräteeinbau
- Kunststoffventilatoren
- Transportventilatoren für Luft mit Feststoffanteilen
Bauweise & Luftführung
Axialventilator oder Radialventilator?

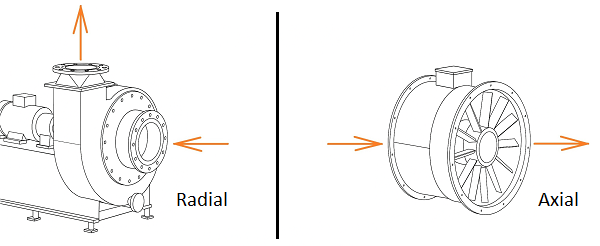

Die Skizze zeigt den Unterschied in Bauweise und Luftführung: Ein Radialventilator fördert die Luft radial zur Motorachse. Beim Axialventilator verläuft die Luftführung parallel zur Motorachse.
Beide Bauformen können sowohl aus einer Anlage saugend als auch in eine Anlage drückend eingesetzt werden.
Je nach Ausführung sitzt der Motor im Luftstrom oder außerhalb. Ein außerhalb angeordneter Motor kommt beispielsweise infrage, wenn die Luft durch Feuchtigkeit, Staub oder Hitze belastet ist.
Technische Orientierung
Grenzen der Betriebsbereiche
Die folgenden Wertepaare beschreiben die bisher angegebenen maximalen Betriebsbereiche. Sie sind keine Zusage, dass jede beliebige Kombination innerhalb dieser Grenzen verfügbar ist. Für andere Betriebspunkte sprechen Sie uns bitte an.
| Luftmenge Q m³/h | Statische Pressung Ps Pa |
|---|---|
| 10 | 35.000 |
| 29 | 50.000 |
| 150 | 50.000 |
| 600 | 35.000 |
| 8.000 | 24.000 |
| 13.000 | 18.000 |
| 26.000 | 12.000 |
| 44.000 | 8.000 |
| 80.000 | 4.000 |
| 120.000 | 2.000 |
| 160.000 | 1.000 |
| 190.000 | 200 |
