Aluguss Mitteldruck-Radialventilatoren für viele Einsatzzwecke
Beschreibung Baureihe DCMA

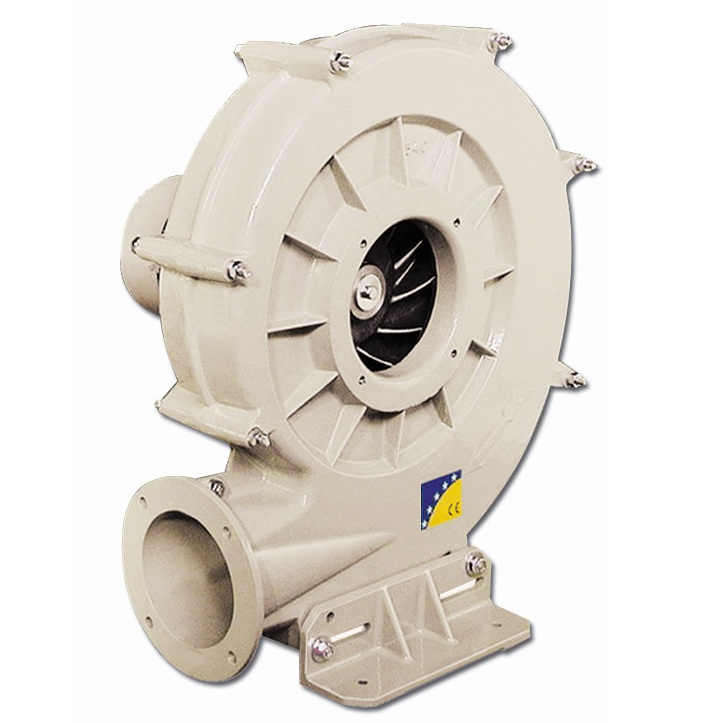

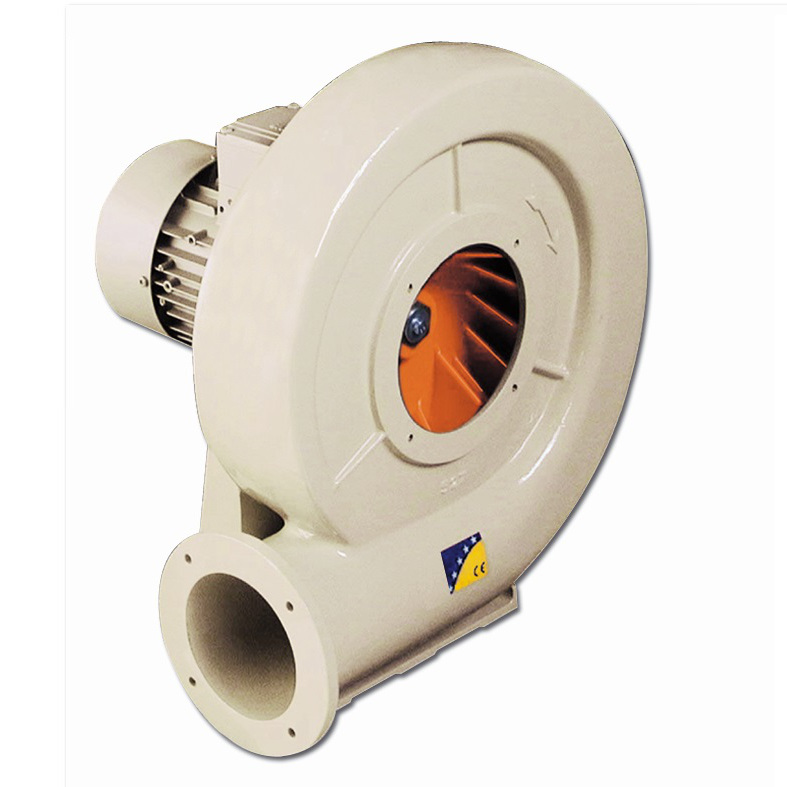

Hoch robuste, einseitig saugende Hochleistungs-Aluguss-Radialventilatoren
Schnellauswahl Datenblatt: Schnellauswahl (hier klicken)
Vollständiges Datenblatt: Datenblatt (hier klicken)
| DCMA | Umdrehung U/min | Leistung kW | Luftmenge m³/h | Schalldruck dB(A) | Gegenflansch Ansaug mm | Gegenflansch Ausblas mm |
| DCMA-218-2T | 2670 | 0,09 | 265 | 63 | B-80 | B-63 |
| DCMA-324-2T | 2750 | 0,18 | 440 | 70 | B80 | B-63 |
| DCMA-325-2T | 2710 | 0,25 | 600 | 73 | B-100 | B-80 |
| DCMA-426-2T | 2710 | 0,37 | 850 | 75 | B-112 | B-100 |
| DCMA-527-2T | 2760 | 0,55 | 1000 | 80 | B-125 | B-100 |
| DCMA-528-2T-1 | 2770 | 0,75 | 1250 | 82 | B-125 | B-125 |
| DCMA-528-2T-1,5 | 2860 | 1,1 | 1750 | 83 | B-125 | B-125 |
| DCMA-531-2T-1,5 | 2860 | 1,1 | 1790 | 84 | B-150 | B-150 |
| DCMA-531-2T-2 | 2770 | 1,5 | 2000 | 85 | B-150 | B-150 |
| DCMA-531-2T-3 | 2885 | 2,2 | 2400 | 86 | B-150 | B-150 |
| DCMA-540-2T | 2770 | 1,5 | 2600 | 85 | B-180 | B-150 |
| DCMA-545-2T-3 | 2885 | 2,2 | 2630 | 86 | B-180 | B-180 |
| DCMA-545-2T-4 | 2900 | 3 | 3550 | 88 | B-180 | B-180 |
Antrieb:
– Direkt, Laufrad auf Motorwelle montiert
Laufrad:
– Aluminiumguss
– Modelle 324, 325 und 426 Laufrad Polyamid
– Modell DCMA-531-2T-3 Laufrad Stahlblech

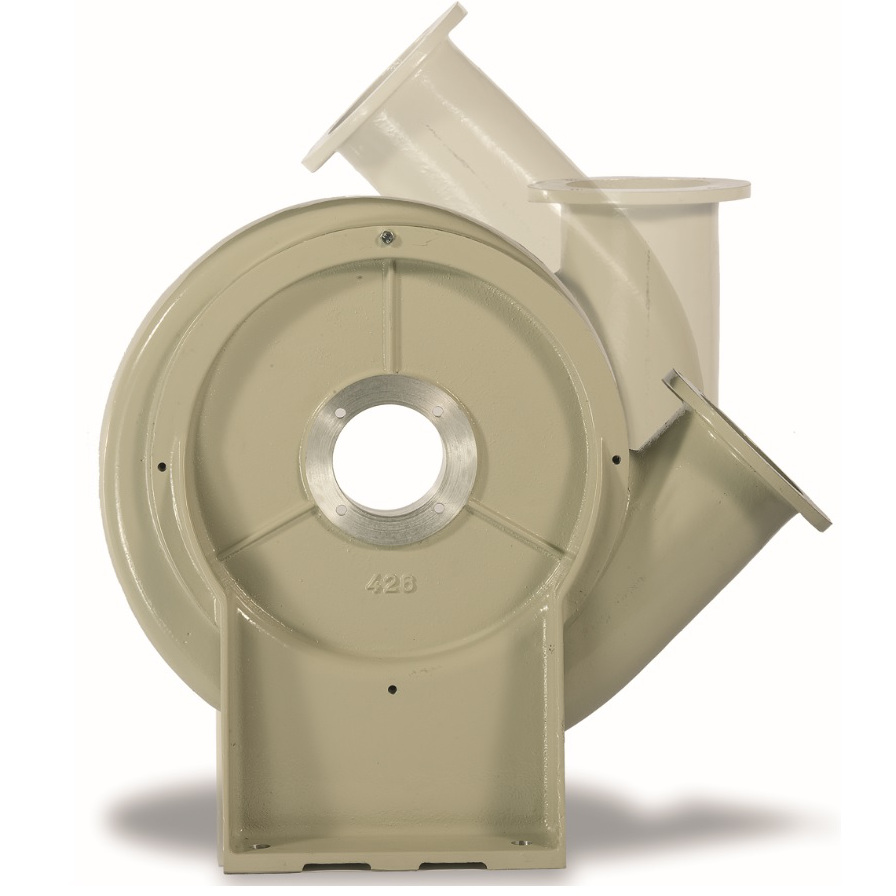

Gehäuse:
– Aluminiumguss
– runde Ansaug & Ausblas Flansche
– Ansaug- und Ausblasflansche mit Gegenflansch, Rohrstutzen für Lüftungsrohre möglich
Motor:
– Motoren der Effizienzklasse IE2 oder IE3
– Motoren der Isolierklasse F mit Kugellager, Schutzart IP55
– Drehstrommotoren (dreiphasig) (230/400 V, 50 Hz bis 4 kW und 400/690 V, 50 Hz für Leistungen über 4 kW)
Fördermitteltemperaturen:
– Höchsttemperatur der beförderten Luft: -20 ºC bis +80 °C (kurzzeitig +120 ºC)
Beschichtung:
– Korrosionsfestes Polyesterharz, bei 190 °C polymerisiert, alkali-entfettet und phosphatfrei vorbehandelt
Auf Anfrage:
– Kühlscheibe für Fördermitteltemperaturen bis kurzzeitig +250 °C
– Wellendichtung, Kondensatablass
– Motoren mit Spezialwicklungen für verschiedene Spannungen
– ATEX-Zulassung, Klasse II 2 G (Gas) oder D (Staub)
Einsatz-Beispiele:
– Absaugung von feuchter Luft
– Schweißrauchabsaugung
– Prozessluft
Weitere technische Daten gerne auf Anfrage. Kontaktieren Sie uns.

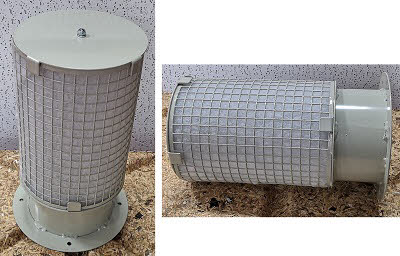

Als Zubehörteil sind Ansaugfilter Rundumluftfilter für den Alugussventilator DCMA lieferbar.
