Hochdruckventilatoren mit Laufrad aus Aluguss
Beschreibung Baureihe DCAM
Stahlblech-Ventilatoren für hohe Drücke bis zu 10.000 Pa
Schnellauswahl Datenblatt: Schnellauswahl (hier klicken)
Vollständiges Datenblatt: Datenblatt (hier klicken)
| DCAM | Drehzahl | Stromaufnahme max. zul. [A] | Leistung | Luftmenge max. | Schalldruck 1,5 m Ansaug | ||
| [U/min] | 230 V | 400 V | 690 V | [kW] | [m³/h] | [dB(A)] | |
| DCAM-540-2T | 2770 | 5,44 | 3,13 | 1,5 | 2430 | 85 | |
| DCAM-545-2T-3 | 2885 | 7,77 | 4,47 | 2,2 | 2300 | 86 | |
| DCAM-545-2T-4 | 2900 | 10,18 | 5,88 | 3 | 3610 | 88 | |
| DCAM-550-2T-5,5 | 2870 | 13,6 | 7,82 | 4 | 2800 | 90 | |
| DCAM-550-2T-7,5 | 2880 | 10,5 | 6,09 | 5,5 | 5000 | 91 | |
| DCAM-752-2T-7,5 | 2880 | 10,5 | 6,09 | 5,5 | 2950 | 93 | |
| DCAM-752-2T-10 | 2870 | 14,5 | 8,41 | 7,5 | 5000 | 94 | |
| DCAM-760-2T-10 | 2870 | 14,5 | 8,41 | 7,5 | 2900 | 95 | |
| DCAM-760-2T-15 | 2940 | 20,3 | 11,7 | 11 | 5000 | 97 | |
| DCAM-760-2T-15/E | 2940 | 20,3 | 11,7 | 11 | 6380 | 98 | |
| DCAM-880-2T-40 | 2940 | 50 | 29 | 30 | 10000 | 99 | |
Hochdruckventilatoren DCAM
Einseitig saugende Hochdruck-Radialventilatoren mit Gehäuse aus Stahlblech und Laufrad aus Aluminiumguss
Ventilator:
– Gehäuse aus Stahlblech gefertigt

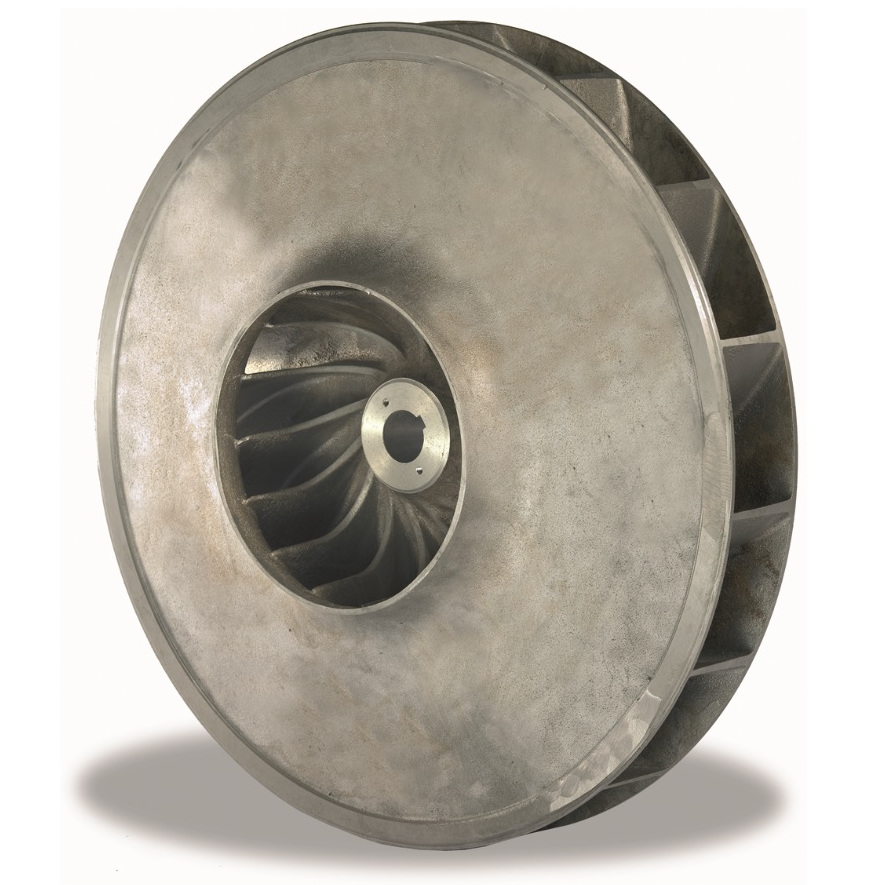

– Laufrad aus Aluminiumguss
– Laufrad aus Stahlblech bei den Modellen 752 und 880
– Aluminiumguss-Laufräder mit hohem Wirkungsgrad
Motor:
– Motoren der Effizienzklasse IE-3, ausgenommen Leistungen unter 0,75 kW Wechselstrom
– Motoren der Isolierklasse F mit Kugellager, Schutzart IP55
– Dreiphasig (230/400 V, 50 Hz bis 4 kW und 400/690 V, 50 Hz für Leistungen über 4 kW)
– Höchsttemperatur der beförderten Luft: -20 ºC bis +120 ºC
Beschichtung:
– Korrosionsfestes Polyesterharz, bei 190 °C polymerisiert, alkali-entfettet und phosphatfrei vorbehandelt.
Auf Anfrage:
– Gehäuse heiß verzinkt oder Edelstahl
– Spezialwicklungen für verschiedene Spannungen
– Ventilator zur Förderung von Luft mit Temperaturen bis 250 °C
– ATEX-Zulassung, Klasse 2
Einsatz-Beispiele:
– Hochdruck – Absaugung
– Prozessluft – Ventilator
– feuchte Abluft
– Verbrennungsluft – Ventilator
– Trocknung
– Luftreinigung
– Abblasen
