Rohrventilatoren für die Industrie in Schutzart IP55 wahlweise ex geschützt
Standard Axial-Rohrventilatoren Type DHCT (Langschacht), DHFT (Kurzschacht), DHCH (Wandring)
Type DXCA Langschacht feuerverzinkt
Beschreibung Rohrventilator DHCT, DHFT, DHCH
Industrie Rohrventilatoren in Schutzart IP55 für Dauerbetrieb
DHCT: Rohrventilator 2 Flansche, Langschacht
DHFT: Rohrventilator 2 Flansche, Kurzschacht
DHCH: Rohrventilator mit 1 Flansch Wandring
Vollständiges Datenblatt DHCT DHFT DHCH: Datenblatt DHCT (hier klicken)
Vollständiges Datenblatt DXCA feuerverzinkt: Datenblatt DXCA (hier klicken)
Datenblatt Zubehör Rohrventilator (hier klicken)
———————- 230V 1~ 50Hz ———————- andere Spannungen und Frequenzen auf Anfrage
| Modelle 230 V 1~ | Umdrehung | Leistung | Luftmenge | Schalldruck | |||
| Ring | Kurz | Lang | Baugröße | U/min | kW | m³/h | dB(A) |
| DHCT | 25-2M 230V | 2670 | 0,09 | 1940 | 75 | ||
| DHCT | 25-4M 230V | 1380 | 0,1 | 1000 | 50 | ||
| DHCT | 31-2M 230V | 2780 | 0,18 | 2900 | 70 | ||
| DHCT | 31-4M 230V | 1380 | 0,1 | 1550 | 52 | ||
| DHCT | 35-2M 230V | 2780 | 0,37 | 5750 | 77 | ||
| DHCT | 35-4M 230V | 1380 | 0,1 | 3100 | 59 | ||
| DHCT | 45-4M 230V | 1400 | 0,37 | 7100 | 68 | ||
———————- 2800 U/min ———————- andere Spannungen und Frequenzen auf Anfrage
| Schnellläufer 2800U/min 400V | Umdrehung | Leistung | Luftmenge | Schalldruck | |||
| Ring | Kurz | Lang | Baugröße | U/min | kW | m³/h | dB(A) |
| DHCT | 25-2T | 2670 | 0,09 | 1940 | 75 | ||
| DHCT | 31-2T | 2750 | 0,18 | 2900 | 70 | ||
| DHCH | DHCT | 35-2T | 2710 | 0,37 | 5750 | 77 | |
| DHCH | DHCT | 40-2T-1,5 | 2860 | 1,1 | 8800 | 84 | |
| DHCT | 45-2T-2 | 2770 | 1,5 | 10650 | 86 | ||
| DHCT | 45-2T-3 | 2885 | 2,2 | 12750 | 88 | ||
———————- 400V 3~ 50Hz ———————- andere Spannungen und Frequenzen auf Anfrage
| Modelle 400V 3~ | Umdrehung | Leistung | Luftmenge | Schalldruck | |||
| Ring | Kurz | Lang | Baugröße | U/min | kW | m³/h | dB(A) |
| DHCT | 25-4T | 1320 | 0,09 | 1000 | 50 | ||
| DHCT | 31-4T | 1320 | 0,09 | 1550 | 52 | ||
| DHCH | DHCT | 35-4T | 1320 | 0,09 | 3100 | 59 | |
| DHCH | DHCT | 40-4T-0,33 | 1350 | 0,25 | 5150 | 64 | |
| DHCH | DHCT | 45-4T-0,5 | 1370 | 0,37 | 7100 | 68 | |
| DHCT | 50-4T-0,75 | 1380 | 0,55 | 10400 | 70 | ||
| DHCH | DHFT | DHCT | 56-4T-0,75 | 1380 | 0,55 | 11050 | 72 |
| DHCH | DHFT | DHCT | 56-4T-1 | 1410 | 0,75 | 12950 | 73 |
| DHCH | DHFT | DHCT | 56-4T-1,5 | 1400 | 1,1 | 14000 | 74 |
| DHCH | DHFT | DHCT | 56-4T-2 | 1430 | 1,5 | 15300 | 75 |
| DHCH | DHFT | DHCT | 56-6T-0,33 | 900 | 0,25 | 8500 | 61 |
| DHCH | DHFT | DHCT | 56-6T-0,5 | 900 | 0,37 | 9300 | 61 |
| DHCH | DHFT | DHCT | 56-6T-0,75 | 900 | 0,55 | 10000 | 62 |
| DHCH | DHFT | DHCT | 63-4T-1 | 1410 | 0,75 | 14150 | 73 |
| DHCH | DHFT | DHCT | 63-4T-1,5 | 1400 | 1,1 | 17000 | 74 |
| DHCH | DHFT | DHCT | 63-4T-2 | 1430 | 1,5 | 18900 | 75 |
| DHCH | DHFT | DHCT | 63-4T-3 | 1445 | 2,2 | 22100 | 76 |
| DHCH | DHFT | DHCT | 63-4T-4 | 1445 | 3 | 25400 | 77 |
| DHCH | DHFT | DHCT | 63-6T-0,5 | 900 | 0,37 | 12150 | 64 |
| DHCH | DHFT | DHCT | 63-6T-0,75 | 900 | 0,55 | 12750 | 65 |
| DHCH | DHFT | DHCT | 71-4T-1,5 | 1400 | 1,1 | 19750 | 78 |
| DHCH | DHFT | DHCT | 71-4T-2 | 1430 | 1,5 | 21100 | 79 |
| DHCH | DHFT | DHCT | 71-4T-3 | 1445 | 2,2 | 23950 | 81 |
| DHCH | DHFT | DHCT | 71-4T-4 | 1445 | 3 | 29400 | 82 |
| DHCH | DHFT | DHCT | 71-6T-0,75 | 900 | 0,55 | 15150 | 67 |
| DHCH | DHFT | DHCT | 71-6T-1 | 945 | 0,75 | 17250 | 68 |
| DHCH | DHFT | DHCT | 71-6T-1,5 | 945 | 1,1 | 20950 | 69 |
| DHCH | DHFT | DHCT | 80-4T-3 | 1445 | 2,2 | 28000 | 82 |
| DHCH | DHFT | DHCT | 80-4T-4 | 1445 | 3 | 32700 | 83 |
| DHCH | DHFT | DHCT | 80-4T-5,5 | 1440 | 4 | 37200 | 84 |
| DHCH | DHFT | DHCT | 80-6T-1 | 945 | 0,75 | 20600 | 71 |
| DHCH | DHFT | DHCT | 80-6T-1,5 | 945 | 1,1 | 24250 | 72 |
| DHCH | DHFT | DHCT | 80-6T-2 | 955 | 1,5 | 28000 | 73 |
| DHCH | DHFT | DHCT | 80-6T-3 | 955 | 2,2 | 32500 | 74 |
| DHCH | DHFT | DHCT | 90-4T-4 | 1445 | 3 | 37750 | 87 |
| DHCH | DHFT | DHCT | 90-4T-5,5 | 1440 | 4 | 41850 | 89 |
| DHCH | DHFT | DHCT | 90-4T-7,5 | 1440 | 5,5 | 47000 | 91 |
| DHCH | DHFT | DHCT | 90-4T-10 | 1455 | 7,5 | 53000 | 92 |
| DHCH | DHFT | DHCT | 90-6T-3 | 955 | 2,2 | 35000 | 78 |
| DHCH | DHFT | DHCT | 90-6T-4 | 960 | 3 | 40000 | 79 |
| DHCH | DHFT | DHCT | 100-4T-7,5 | 1440 | 5,5 | 52500 | 92 |
| DHCH | DHFT | DHCT | 100-4T-10 | 1455 | 7,5 | 58500 | 93 |
| DHCH | DHFT | DHCT | 100-4T-15 | 1460 | 11 | 68000 | 94 |
| DHCH | DHFT | DHCT | 100-4T-20 | 1460 | 15 | 71850 | 95 |
| DHCH | DHFT | DHCT | 100-6T-3 | 955 | 2,2 | 40500 | 82 |
| DHCH | DHFT | DHCT | 100-6T-4 | 960 | 3 | 46950 | 83 |
| DHCH | DHFT | DHCT | 100-6T-5,5 | 960 | 4 | 52000 | 84 |
Vollständiges Datenblatt DHCT DHFT DHCH: Datenblatt DHCT (hier klicken)

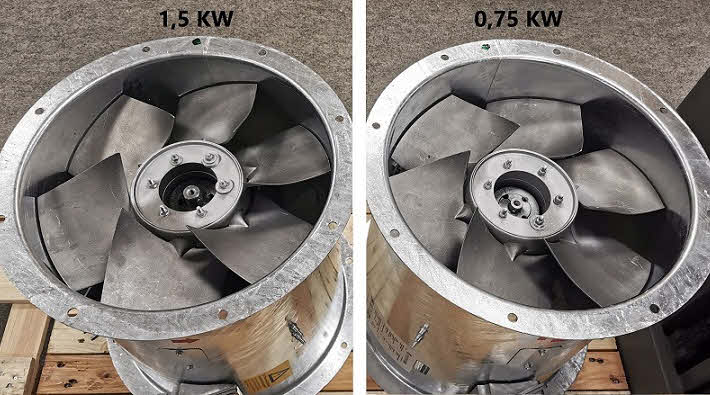

Beispiel Type DXCA feuerverzinktes Langschachtgehäuse
Nur ein Beispiel. Ausführung kann abweichen. Gerne beraten wir Sie.
Das Beispiel zeigt den DXCA Rohrventilator mit Nennweite 400 mm in feuerverzinktem Gehäuse mit Aluguss Laufrad.
Der linke Axialventilator hat Motorleistung 1,5 kW und der rechte Lüfter hat Motorleistung 0,75 kW.
Man erkennt die unterschiedlichen Schaufelstellungen / Anstellwinkel.
Technische Daten:
DXCA-40-2T 6/16 Motor 0,75 kW: Schaufelwinkel 16°, Luftmenge max. 5600 m³/h freiblasend, Pressung max. 390 Pa
DXCA-40-2T 6/20 Motor 1,5 kW: Schaufelwinkel 20°, Luftmenge max. 6700 m³/h freiblasend, Pressung max. 400 Pa
Vollständiges Datenblatt DXCA feuerverzinkt: Datenblatt DXCA (hier klicken)
Rohrventilator:
Die standard Luftrichtung ist Motor-Laufrad; reversible / umschaltbare Luftrichtung ist auf Anfrage möglich. Der Rohrventilator DHCH hat ein Gehäuse mit einem Flansch. Der Ventilator DHFT hat ein sog. Kurzschachtgehäuse, d.h. der Elektomotor ragt aus dem Gehäuse heraus. Der Langschacht Rohrventilator DHCT hat einen außen am Gehäuse montierten Klemmenkasten.
Laufräder:
Die Rohrventilatoren sind mit zwei verschiedenen Laufräder lieferbar: Die Ausführung /PL mit aus glasfaserverstärktem Polyamid-6-Kunststoff und die Ausführung /AL mit Laufrad aus Aluminiumguss. Die Schnellläufer DHCT-40-2T und DHCT-45-2T sind nur inAusführung /AL lieferbar.
Motor:
Die zum Einsatz kommenden standard Industrie Motoren besitzen die Effizienzklasse IE-3 (außer Leistungen unter 0,75 kW). Die Motoren mit der Isolierklasse F haben lebensdauergeschmierte Kugellager und sind staub-und spritzwasser geschützt gemäß Schutzart IP55 (außer Wechselstrommodelle Größe 45 bis Größe 56 mit Schutzart IP54). Die Spannung beträgt bei Wechselstrommotoren (einphasig) (230 V, 50 Hz) und bei Drehstrommotoren (dreiphasig) (230/400 V, 50 Hz bis 4 kW) und (400/690 V, 50 Hz für Leistungen über 4 kW).
Betriebstemperatur:
Die zulässigen Temperaturen der geförderten Luft betragen bei einem Rohrventilator (Motor im Luftstrom) -25 ºC bis +50 ºC. Wenn der Motor nicht geregelt wird und vom Luftstrom immer genügend belüftet wird, sind auch max. +60°C erlaubt.
Beschichtung:
Die Gehäuse sind beschichtet mit korrosionsfestem Polyesterharz, bei 190 ºC polymerisiert, alkali-entfettet und phosphatfrei vorbehandelt. Auf Anfrage liefern wir das Gehäuse gerne heiß verzinkt oder in Edelstahl.
Auf Anfrage möglich:
Förderrichtung Laufrad-Motor, 100% reversible Laufräder, Gehäuse Edelstahl oder verzinkt, Spezialwicklungen für verschiedene Spannungen, ATEX-Ausführung
Einsatz-Beispiele:
Hallenabluft, Technische Gebäudeausrüstung, Lüftung, Kühlung, Trocknung, Warmluftabfuhr, Kompressorraum Kühlung, Serverraum Kühlung
Aufbau
Ein Rohrventilator ist ein Axialventilator in einem zylindrischen Rohrstück mit Flansche und sind bis zur Luftmenge 71.000 m³/h bei Laufradgröße 1000 mm und Motorleistung 15 kW lieferbar. Größere Leistungen und Luftmengen sind auf Anfrage möglich. Üblicherweise bestehen die Laufräder aus Aluminiumguss; bei kleineren Drehzahlen oder Temperaturen auch aus glasfaserverstärkten Polyamid-6-Kunststoffen. Die Rohrhülse besteht aus mit Epoxidharz pulverbeschichtetem Stahlblech, bei 190 ºC polymerisiert, alkali-entfettet und phosphatfrei vorbehandelt. Die Rohrhülse oder der Wandring ist auch in Edelstahl lieferbar.
Motor
Die Rohrventilatoren werden mit Industriemotoren (drehzahlregelbar) in Industrie Schutzart IP54 oder höher bestückt. Typische Spannung sind Wechselstrom (230 V, 50 Hz) oder Drehstrom bis Nennleistung 4 kW (230/400 V, 50 Hz) und ab 4 kW (400/690 V, 50 Hz). Andere Spannungen und Frequenzen z.B. 500 V, 50 Hz für Industriebetriebe oder 480 V, 60 Hz für andere Länder sind auf Anfrage möglich. Die Motoren werden in Effizienzklasse IE2 oder wahlweise IE3 geliefert. Isoliert sind die Motoren standardmäßig nach Isolierklasse F und können auch mit Kaltleiterschutz, PTC ausgestattet werden. Typische Fabrikate sind ABB, SIEMENS, VEM, WEG oder andere Hersteller. Gerne können Sie ein Fabrikat vorgeben. Die maximale Fördermitteltemperatur beträgt 60 °C im Betrieb. Mit den auf den Motorwellen montierten Laufrädern sind die Wandventilatoren für den Dauerbetrieb ausgelegt.
Montage
Die Rohrventilatoren werden meist saug- und druckseitig mittels Flansche an das Rohrsystem angeschlossen. Für handelsübliche Lüftungsrohre liefern wir Gegenflansche mit Rohstutzen. Dabei ist die Luftrichtung vom Motor zum Laufrad. Für frei ansaugenden Betrieb sind Ansaugdüsen mit Schutzgitter lieferbar. Die Rohrventilatoren werden auch für andere Anwendungen verwendet. Beispiele hierfür findet man bei Trocknungen von Schüttgütern in der Landwirtschaft oder Industrie oder bei Kühlung von z.B. Schmiedeteilen. Weitere Anwendungen sind Wärmeabfuhr in Kompressor- oder Serverräumen. Gerne bekommen Sie von uns CAD Daten zur Planung.
ATEX
Auf Anfrage können die Wandventilatoren in ex geschützter Ausführung geliefert werden. Dann sind die Ventilatoren für Gas ATEX Zone 1 zertifiziert nach Ex II 2G EExe oder Ex II 2G EExd. In EExe Ausführung hat der Elektromotor eine erhöhte Sicherheit nach den ATEX Richtlinien. In EExd Ausführung ist der Motor druckfest gekapselt. Zusammen mit einem Kaltleiterschutz, PTC und einem dafür zertifiziertem Frequenzumformer ist der Ventilator dann auch im ATEX Bereich drehzahlregelbar.
