Dachventilator wärmegedämmt
Beschreibung Dachventilator DHCT/Dach oder DTHT für Lüftung oder Entrauchung
Wärmegedämmte Dachventilatoren für große Luftmengen mit vertikalem Ausblas
Individuelles Datenblatt auf Anfrage. Andere Leistungen möglich. Fragen Sie uns.
| Modell | Drehzahl | Strom 400V | Leistung | Luftmenge | Schalldruck in 6m saugs. | Gewicht | Rohranschluss Dachöffnung | Dachplatte |
| [U/min] | [A] | [kW] | [m³/h] | [db(A)] | [kg] | [mm] ⌀ | [mm] x [mm] | |
| DTHT-56-4T-2 | 1440 | 3,6 | 1,5 | 13518 | 72 | 181 | 560 | 1000×1100 |
| DTHT-63-4T-3 | 1425 | 5,2 | 2,2 | 20214 | 73 | 232 | 630 | 1200×1300 |
| DTHT-63-4T-4 | 1430 | 6,6 | 3 | 22014 | 74 | 241 | 630 | 1200×1300 |
| DTHT-63-6T-1 | 940 | 2,7 | 0,75 | 14422,5 | 63 | 222 | 630 | 1200×1300 |
| DTHT-80-6T-1,5 | 945 | 3,2 | 1,1 | 19422 | 69 | 249 | 800 | 1200×1300 |
| DTHT-80-6T-2 | 945 | 4,3 | 1,5 | 23481 | 70 | 258 | 800 | 1200×1300 |
| DTHT-90-6T-3 | 950 | 5,5 | 2,2 | 30649,5 | 75 | 329 | 900 | 1400×1500 |
| DTHT-90-6T-4 | 970 | 7,8 | 3 | 35149,5 | 76 | 355 | 900 | 1400×1500 |
| DTHT-100-6T-5,5 | 970 | 11 | 4 | 43159,5 | 81 | 376 | 1000 | 1400×1500 |
| DTHT-100-6T-7,5 | 970 | 12,4 | 5,5 | 48190,5 | 82 | 383 | 1000 | 1400×1500 |
Beschreibung
Dynamische Abzugsklappen mit motorbetriebenem Öffnungsmechanismus und integriertem Dachventilator zur Entlüftung. Wahlweise liefern wir auch für die Entrauchung im Brandfall (400ºC/2h).
Speziell ausgelegt auf die schnelle und effiziente Beseitigung schlechter Luft oder Rauch und schädlichen Gasen im Brandfall. Geeignet für Industriehallen oder gewerblichen Räumen. Entrauchungsventilatoren mit Zulassung gemäß EN-12101-3-2002/AC:2005, mit F-400 Zertifizierung.
Die schnelle Entrauchung ermöglicht den effizienten Einsatz der Feuerwehr, die schnelle Evakuierung von Personen, die Vermeidung neuer Brandherde und größerer struktureller Schäden am Gebäude. Das Gerät kann auch zur Be-/Entlüftung des Gebäudes eingesetzt werden.
Abzugsklappe:
• Extrem robuste Konstruktion, die starken Klimaschwankungen standhält
• Struktur aus korrosionsfestem Zinkblech
• Hermetischer Schutz vor eindringendem Wasser
• Wärmeisolierung zur Vermeidung von Wärmeverlusten durch entweichende Warmluft im Winter
• Adaptersockel zur einfachen und korrekten Montage auf dem Dach
Ventilator:
• Serie DTHT Abzugsventilator, mit Zertifizierung F-400 Nr. 0370-CPD-0305
• Zylindrische Stahlblechummantelung mit korrosionsfester Polyesterharzbeschichtung
• Verstellbare Laufräder aus Aluminiumguss
Öffnungsmechanismus:
• Motorbetriebene Arme mit gekapseltem Mechanismus in Schutzart IP65
• Versorgungsspannung: 230 VAC /50 Hz oder 24 VDC
• Verstärktes System mit garantierter Mindestlebensdauer von 10.000 Arbeitszyklen unter maximaler Last
• Maximale Last 1000 Nw
• Automatische Öffnung durch externes Signal des Steuerungssystems (Brandmeldezentrale, Rauchmelder, manueller Schalter…). Das Gerät wird ohne Steuerungssysteme geliefert.
• Manuelle Öffnung zur Entlüftung in die Umgebung mittels Schalter
• Endlagenschalter zur Anzeige der Klappenposition
Motor:
• Motoren der Isolierklasse H, Dauerbetrieb S1 und Notbetrieb S2, mit Kugellager, Schutzart IP55
• Drehstrommotoren (230/400 V, 50 Hz) (bis 4 kW) und 400/690 V, 50 Hz (Leistungen über 4 kW)
• Höchsttemperatur der beförderten
Luft:
• S1: -20 ºC +40 ºC im Dauerbetrieb
• S2: 400ºC/2h
Beschichtung:
• Korrosionsfest aus verzinktem Stahlblech
Auf Anfrage:
• Ausstattung mit Ventilatoren mit F-300 Zertifizierung
• Korrosionsfeste Lackierung aus Polyesterharz

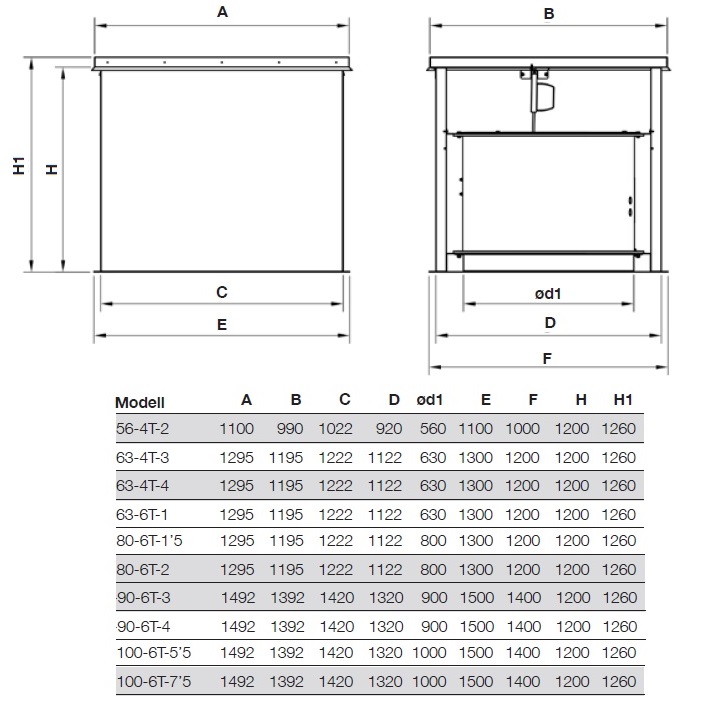

Abmessungen
Unsere wärmegedämmten Dachventilatoren vertikal ausblasend mit motorischem Verschlussdeckel.
