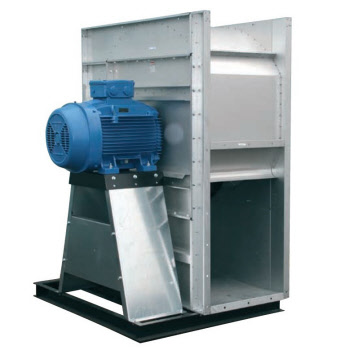

Verzinkter Ventilator

Beschreibung Baureihe DLMF und DLKF

Hoch robuste, einseitig saugende Mitteldruck-Radialventilatoren

Vollständiges Datenblatt: Datenblatt (hier klicken)

DLMF	Umdrehung U/min	Leistung kW	Luftmenge m³/h	Schalldruck dB(A)	Ansaug mm
DLMFB-025-2T	2815	0,37	2000	93	250
DLMFB-025-4T	1400	0,25	800	80	250
DLMFB-031-2T	2800	1,1	4000	96	315
DLMFB-031-4T	1400	0,25	1900	85	315
DLMFB-031-6T	890	0,18	1200	80	315
DLMFB-039-2T	2840	2,2	6500	98	400
DLMFB-039-4T	1400	0,25	3200	87	400
DLMFB-039-6T	890	0,18	2000	81	400
DLMFB-040-2T	2890	3	8500	105	400
DLMFB-040-4T	1390	0,37	3600	93	400
DLMFB-040-6T	890	0,18	2500	85	400
DLMFB-044-2T	2900	4	10500	106	400
DLMFB-044-4T	1440	0,55	5000	96	400
DFMBL-044-6T	890	0,18	3500	86	400
DLMFB-045-4T	1440	0,55	5600	96	400
DLMFB-045-6T	890	0,18	3600	86	400
DLMFB-050-4T	1440	1,1	8000	101	500
DLMFB-050-6T	925	0,37	5000	90	500
DFMBL-050-8T	700	0,18	3600	86	500
DLMFB-063-4T	1410	3	12500	106	630
DLMFB-063-6T	920	1,1	9500	97	630
DLMFB-063-8T	690	0,55	7500	88	630
DLMFB-071-4T	1470	5,5	21500	107	630
DLMFB-071-6T	930	2,2	13500	98	630
DLMFB-071-8T	700	0,75	10000	93	630
DLMFB-072-4T	1470	7,5	23000	107	630
DLMFB-072-6T	930	2,2	14500	98	630
DLMFB-072-8T	700	1,1	10800	93	630
DLMFB-080-4T	1465	11	28000	112	710
DLMFB-080-6T	935	3	20000	102	710
DLMFB-080-8T	710	1,5	14000	98	710

DLKF	Umdrehung U/min	Leistung kW	Luftmenge m³/h	Schalldruck dB(A)	Ansaug mm
DLKFB-089-4T	1460	15	36000		800
DLKFB-090-4T	1470	18,5	42000		800
DLKFB-090-6T	945	5,5	26000	107	800
DLKFB-090-8T	710	2,2	20000	103	800
DLKFB-091-4T	1475	22	46000	107	800
DLKFB-100-4T	1475	30	55000	118	900
DLKFB-100-6T	970	7,5	36000	110	900
DLKFB-100-8T	730	4	26000	104	900
DLKFB-101-4T	1475	37	65000	118	900
DLKFB-101-6T	975	11	43000	110	900
DLKFB-101-8T	730	5,5	31000	104	900
DLKFB-112-6T	965	15	51000	114	1000
DLKFB-112-8T	725	7,5	38000	107	1000
DLKFB-125-6T	985	30	71000	118	1120
DLKFB-125-8T	725	15	58000	112	1120
DLKFB-132-6T	985	45	95000	116	1250
DLKFB-132-8T	730	22	63000	110	1250
DLKFB-140-6T	985	55	10800	119	1250
DLKFB-140-8T	730	22	70000	113	1250
DLKFB-141-6T	984	75	115000	123	1250
DLKFB-141-8T	730	30	93000	110	1250

Antrieb:

– Direkt oder mittels Riemen mit Berührschutz

Laufrad:

– Stahl, voll geschweißt
– mit rückwärts gekrümmten Schaufeln für beste Wirkungsgrade

Gehäuse:

– Aluzink, punktgeschweißt
– Spiralgehäuse mit Rechteck-Rahmenteilen für leichte Montage (bis Baugröße 2271)
– Ansaugöffnung mit Gegenflansch, Rohrstutzen für Lüftungsrohre möglich

Info Aluzink:

– Korrodiert langsamer als Stahlblech.
– Chemische Widerstandskraft ist höher.
– Die Oberfläche ist härter und gegen Verschleiß beständiger.
– Aluzink sieht ansprechend aus.

Motor:

– Motoren der Effizienzklasse IE3
– Motoren der Isolierklasse F mit Kugellager, Schutzart IP55
– Drehstrommotoren (dreiphasig) (230/400 V, 50 Hz bis 4 kW und 400/690 V, 50 Hz für Leistungen über 4 kW)

Fördermitteltemperaturen:

– Höchsttemperatur der beförderten Luft: -20 ºC bis +80 °C

Auf Anfrage:

– Inspektionsöffnung, Kondensatablass
– Motoren mit Spezialwicklungen für verschiedene Spannungen

Einsatz-Beispiele:

– für Außenaufstellung
– Absaugung von feuchter Luft
– für große Luftmengen mit mehr als 50000 m³/h
– Trocknung
– Schüttgut-Trocknung
– Getreidetrocknung oder Holztrocknung
– Absaugungen
– Schweißrauchabsaugung
– Hallenabluft oder Hallenlüftung
– BHKW Abwärmenutzung
– Prozessluft

Weitere technische Daten gerne auf Anfrage. Kontaktieren Sie uns.
