zum Anflanschen in jeder Achslage | Für Lackierkabinen in ATEX möglich
Unsere Ventilatoren mit Ansaug- und Ausblas-Flansch sowie Flansch-Motor für Montage in jeder Achslage.
Die Baureihe DCBPC besitzt zusätzlich eine Umlenkung um 90° am Ausblas. Damit sind Luft-Ansaug und -Ausblas in selber Richtung.
Für Ventilatoren mit Standfuß bzw. Montagekonsole schauen Sie bitte bei unseren Mitteldruckventilatoren
Beschreibung Baureihe DCBP und DCBPC
Hoch robuste, einseitig saugende Mitteldruck-Radialventilatoren
auf Anfrage ex-geschützt für Absaugungen von Farbspritzkabinen und Farbspritzwänden, Farbnebelabsaugung
Schnellauswahl Datenblatt: Schnellauswahl (hier klicken)
Vollständiges Datenblatt: Datenblatt (hier klicken
| Modell | Drehzahl U/min | Nennleistung kW | Luftmenge max. m³/h | Schalldruck in 2 m in 2 m |
| DCBP- / DCBPC-1445-4T | 1400 | 1,1 | 8200 | 75 |
| DCBP- / DCBPC-1650-4T-2 | 1430 | 1,5 | 11050 | 78 |
| DCBP- / DCBPC-1650-4T-3 | 1445 | 2,2 | 13500 | 78 |
| DCBP- / DCBPC-1556-4T | 1445 | 3 | 14000 | 81 |
| DCBP- / DCBPC-1856-4T-4 | 1445 | 3 | 16100 | 83 |
| DCBP- / DCBPC-1856-4T-5,5 | 1440 | 4 | 17200 | 83 |
DCBP: Einseitig saugende Mitteldruck-Radialventilatoren mit mit rückwärts gekrümmten Schaufeln, auf Anfrage für den Einsatz in Farbspritzkabinen ausgelegt
DCBPC: Design wie DCBP hier jedoch mit vertikalem Auslass

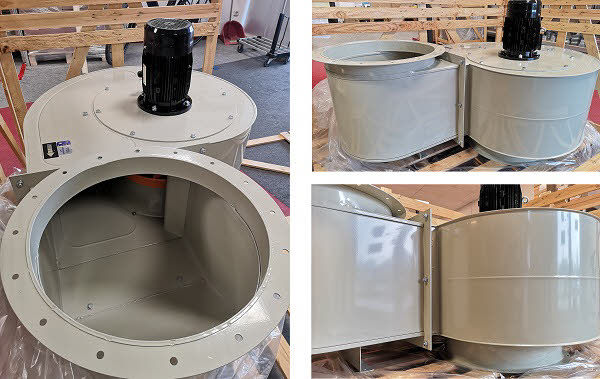

Das Foto zeigt die Ausführung Flanschventilator DCBPC mit der 90° Umlenkung am Ausblas. Damit sind die Luftrichtungen am Ansaug und Ausblas in die selbe Richtung gerichtet.
Die Umlenkung hat einen Fuß, sodass saugseitiger Flansch und Fuß bündig sind. Somit kann der DCBPC einfach oben auf Kabinen aufgesetzt werden.
ATEX ex-geschützte Ausführung auf Anfrage möglich
Ventilator:
– Gehäuse aus Stahlblech gefertigt
– Laufrad mit rückwärts gekrümmten Schaufeln, aus Stahlblech
– mit Inspektionsöffnung
– DCBPC: mit vertikalem Auslass
Motor:
– Motoren der Effizienzklasse IE3
– Motoren der Isolierklasse F mit Kugellager, Schutzart IP55
– Drehstrommotoren (230/400 V, 50Hz bis 4 kW)
– Höchsttemperatur der beförderten Luft: -20 ºC bis (kurzzeitig) +120 ºC, in EX max. 60 °C
Beschichtung:
– Korrosionsfestes Polyesterharz, bei 190 °C polymerisiert, alkali-entfettet und phosphatfrei vorbehandelt
Auf Anfrage:
– Edelstahl oder heiß verzinkte Ausführung
– Spezialwicklungen für verschiedene Spannungen
– ATEX-Zulassung, Klasse 2 (auf Anfrage)
– Hochtemperaturfähig bis 250 °C (kurzzeitig)
Anwendung:
– Absaugung Farbspritzkabine (falls gewünscht, auf Anfrage)
– Farbnebelabsaugung
– Absaugung Farbspritzwand
