Dachventilator für große Luftmengen
Axial Dachventilatoren vertikal ausblasend für große Luftmengen mit Rückschlagklappe
Die Einsatzmöglichkeiten von Dachventilatoren werden mit uns individuell besprochen. Wir beraten Sie gerne: +4953822317
Beschreibung Dachventilator DHTMV
Hoch robuste axiale Dachventilatoren für große Luftmengen mit vertikalem Ausblas
Individuelles Datenblatt auf Anfrage

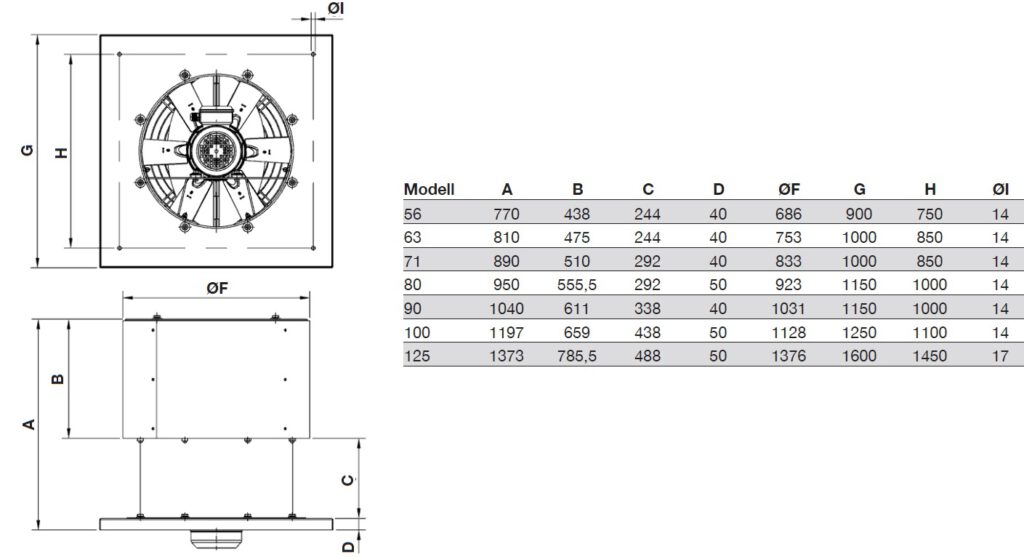

Abmessungen Dachventilatoren DHTMV
Beschreibung Dachventilatoren DHTMV
Hoch robuste axiale Dachventilatoren für große Luftmengen mit vertikalem Ausblas. Dachventilatoren der Serie DHTMV für die über Dach Entlüftung von Industriehallen, Werkhallen, Garagen, etc. Dieser Dachventilator ist für das Abführen großer Luftmengen ohne große luftseitige Widerstände geeignet. Der Luftstrom wird vertikal nach oben abgeführt.

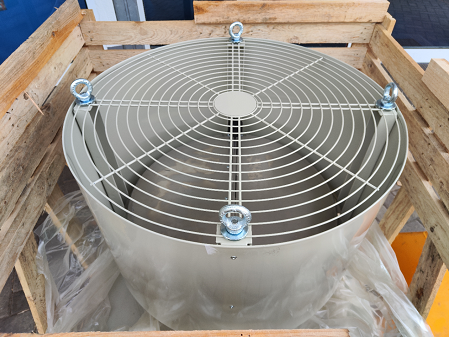

Das Foto zeigt einen Axialdachventilator Type DHTMV vertikal ausblasend mit Vogelschutzgitter und Kranhebeösen im Export Holzverschlag. Also diese Dachventilatorausführung ist im Printip ein Rohraxialventilator mit Rückschlagklappe.

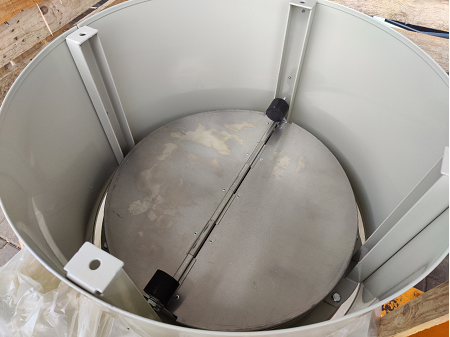

Dargestellt ist hier der DHTMV axiale Dachventilator mit demontiertem Vogelschutzgitter, um den Blick auf die Rückschlagklappe freizugeben. Man erkennt die zweiflügelige Bauweise der Rückschlagklappe mit Anschlagpuffer aus Gummi.
Die geöffnete Rückschlagklappe gibt den Blick frei auf das Axiallaufrad aus Aluguss und das Tropfblechprofil unterhalb des Scharniers der Rückschlagklappe. Weiterhin ist eine Gummidichtung am Kontakt zwischen Rückschlagklappe und Lüftergehäuse zu erkennen.
| Modell | Drehzahl | Strom | Leistung | Luftmenge | Schalldruck in 6m | Gewicht | Rohranschluss | Dachplatte | |
| [U/min] | 400V [A] | [kW] | [m³/h] | saugs. [db(A)] | drucks. [db(A)] | [kg] | Dachöffnung [mm] ⌀ | [mm] x [mm] | |
| DHTMV-56-4T-1 | 1420 | 1,62 | 0,75 | 10125 | 63 | 58 | 61 | 560 | 900 x 900 |
| DHTMV-56-4T-1.5 | 1455 | 2,34 | 1,1 | 12240 | 64 | 59 | 60 | 560 | 900 x 900 |
| DHTMV-56-4T-2 | 1440 | 3,11 | 1,5 | 13545 | 65 | 60 | 71 | 560 | 900 x 900 |
| DHTMV-56-6T-0.75 | 900 | 1,73 | 0,55 | 9135 | 52 | 48 | 60 | 560 | 900 x 900 |
| DHTMV-63-4T-1.5 | 1455 | 2,34 | 1,1 | 16020 | 63 | 59 | 69 | 630 | 1000 x 1000 |
| DHTMV-63-4T-2 | 1440 | 3,11 | 1,5 | 17370 | 63 | 59 | 81 | 630 | 1000 x 1000 |
| DHTMV-63-4T-3 | 1435 | 4,56 | 2,2 | 19935 | 65 | 61 | 83 | 630 | 1000 x 1000 |
| DHTMV-63-4T-4 | 1440 | 6,15 | 3 | 21825 | 66 | 62 | 93 | 630 | 1000 x 1000 |
| DHTMV-63-6T-0.75 | 900 | 1,73 | 0,55 | 12240 | 55 | 51 | 70 | 630 | 1000 x 1000 |
| DHTMV-63-6T-1 | 940 | 1,93 | 0,75 | 14310 | 57 | 53 | 72 | 630 | 1000 x 1000 |
| DHTMV-71-4T-2 | 1440 | 3,11 | 1,5 | 18810 | 68 | 64 | 88 | 710 | 1000 x 1000 |
| DHTMV-71-4T-3 | 1435 | 4,56 | 2,2 | 22590 | 67 | 63 | 90 | 710 | 1000 x 1000 |
| DHTMV-71-4T-4 | 1440 | 6,15 | 3 | 24750 | 68 | 64 | 100 | 710 | 1000 x 1000 |
| DHTMV-71-6T-0.75 | 900 | 1,73 | 0,55 | 14490 | 56 | 53 | 77 | 710 | 1000 x 1000 |
| DHTMV-71-6T-1 | 940 | 1,93 | 0,75 | 15570 | 57 | 53 | 79 | 710 | 1000 x 1000 |
| DHTMV-71-6T-1.5 | 945 | 2,69 | 1,1 | 17955 | 58 | 54 | 90 | 710 | 1000 x 1000 |
| DHTMV-80-4T-4 | 1440 | 6,15 | 3 | 27225 | 71 | 67 | 122 | 800 | 1150 x 1150 |
| DHTMV-80-4T-5.5 | 1450 | 8 | 4 | 29475 | 71 | 67 | 125 | 800 | 1150 x 1150 |
| DHTMV-80-6T-1.5 | 945 | 2,69 | 1,1 | 19305 | 61 | 57 | 112 | 800 | 1150 x 1150 |
| DHTMV-80-6T-2 | 950 | 3,7 | 1,5 | 23355 | 62 | 58 | 120 | 800 | 1150 x 1150 |
| DHTMV-80-6T-3 | 950 | 5,22 | 2,2 | 26955 | 63 | 59 | 122 | 800 | 1150 x 1150 |
| DHTMV-90-4T-5.5 | 1450 | 8 | 4 | 35010 | 75 | 71 | 138 | 900 | 1150 x 1150 |
| DHTMV-90-4T-7.5 | 1465 | 10,3 | 5,5 | 41535 | 74 | 70 | 185 | 900 | 1150 x 1150 |
| DHTMV-90-4T-10 | 1465 | 13,9 | 7,5 | 45135 | 73 | 69 | 141 | 900 | 1150 x 1150 |
| DHTMV-90-6T-2 | 950 | 3,7 | 1,5 | 25920 | 64 | 60 | 133 | 900 | 1150 x 1150 |
| DHTMV-90-6T-3 | 950 | 5,22 | 2,2 | 30600 | 65 | 60 | 136 | 900 | 1150 x 1150 |
| DHTMV-90-6T-4 | 970 | 6,91 | 3 | 35010 | 66 | 62 | 172 | 900 | 1150 x 1150 |
| DHTMV-100-4T-7.5 | 1465 | 10,3 | 5,5 | 42165 | 79 | 75 | 196 | 1000 | 1250 x 1250 |
| DHTMV-100-4T-10 | 1465 | 13,9 | 7,5 | 51660 | 77 | 73 | 152 | 1000 | 1250 x 1250 |
| DHTMV-100-4T-15 | 1470 | 21,4 | 11 | 59670 | 76 | 72 | 231 | 1000 | 1250 x 1250 |
| DHTMV-100-4T-20 | 1465 | 28,7 | 15 | 68535 | 78 | 74 | 222 | 1000 | 1250 x 1250 |
| DHTMV-100-6T-3 | 950 | 5,22 | 2,2 | 33840 | 67 | 64 | 148 | 1000 | 1250 x 1250 |
| DHTMV-100-6T-4 | 970 | 6,91 | 3 | 37035 | 67 | 62 | 184 | 1000 | 1250 x 1250 |
| DHTMV-100-6T-5.5 | 960 | 8,99 | 4 | 43020 | 68 | 64 | 177 | 1000 | 1250 x 1250 |
| DHTMV-125-6T/6-7.5 | 970 | 11,2 | 5,5 | 54585 | 66 | 62 | 260 | 1250 | 1600 x 1600 |
| DHTMV-125-6T/6-10 | 970 | 14,8 | 7,5 | 65385 | 68 | 64 | 279 | 1250 | 1600 x 1600 |
| DHTMV-125-6T/6-15 | 970 | 22 | 11 | 77265 | 70 | 66 | 332 | 1250 | 1600 x 1600 |
| DHTMV-125-6T/6-20 | 975 | 28 | 15 | 83565 | 71 | 67 | 438 | 1250 | 1600 x 1600 |
| DHTMV-125-6T/9-10 | 970 | 14,8 | 7,5 | 57150 | 68 | 64 | 288 | 1250 | 1600 x 1600 |
| DHTMV-125-6T/9-15 | 970 | 22 | 11 | 69795 | 71 | 67 | 341 | 1250 | 1600 x 1600 |
| DHTMV-125-6T/9-20 | 975 | 28 | 15 | 83655 | 74 | 70 | 447 | 1250 | 1600 x 1600 |
