Wärmetauscher

Heizen · Kühlen · Wärmerückgewinnung

Wärmetauscher passend zu Ihrem Prozess.

Ob Prozessluft erwärmt, gekühlt oder Wärme zurückgewonnen werden soll: Wir legen den Wärmetauscher nach Ihren Betriebsdaten und Einbaumaßen aus. Dazu gehören die Auswahl der Bauform, der Materialien und der passenden Anschlüsse.

Wärmetauscher nach Maß

Wärmetauscher nach Maß

Individuelle Auslegung und Abmessungen nach Ihren Vorgaben – mit passenden Materialien und Anschlüssen.

Maßanfertigungen entdecken →

Von Ihren Vorgaben zur passenden Ausführung

Sie benötigen einen Ersatz für einen vorhandenen Wärmetauscher oder planen eine neue Anlage? Wir beraten Sie telefonisch und stimmen Leistung, Abmessungen und Materialauswahl auf Ihre Vorgaben ab. Maßanfertigungen sind ebenso möglich wie ein Set mit passendem Gebläse. Sondermaterialien, zum Beispiel Edelstahl, bieten wir auf Anfrage an.

Die Einsatzbedingungen entscheiden über die Ausführung: saubere oder belastete Luft, das verfügbare Wärmemedium, Temperatur und Platzverhältnisse. Die folgenden Anwendungsfelder zeigen, welche Lösungen wir anbieten.

Luft aufbereiten, klimatisieren und Wärme zurückgewinnen

Für Luftaufbereitungsgeräte liefern wir Heißwasser-, Dampf-, Kaltwasser-, Direktexpansions- und Kondensator-Wärmetauscher. Sie übernehmen Heiz- und Kühlaufgaben oder werden in Wärmerückgewinnungssysteme eingebunden. In Kältemittel-Wärmepumpensystemen mit Umkehrzyklus kann derselbe Wärmetauscher im Sommer als Verdampfer zur Kühlung und im Winter als Kondensator zur Heizung arbeiten.

Zur Energierückgewinnung in Klimaanlagen berechnen wir Systeme mit unserer Software. Diese können aus einem einzelnen Wärmerückgewinnungswärmetauscher oder mehreren Wärmetauschern im Zuluft- und Abluftstrom bestehen. Für Kühlaufgaben stehen Glykol/Wasser-, Sole- und Direktexpansionswärmetauscher mit großem Lamellenabstand zur Verfügung. Bei Bedarf ergänzen wir eine Abtauung mit Heißgas, Wasser oder elektrischen Widerständen sowie fest eingebaute oder herausnehmbare Ablaufwannen für die Reinigung.

Für Reinraumanwendungen liefern wir Ausführungen zum Einbau in Kanäle, Fan Filter Units (FFU) und Lüftungsgeräte. Je nach Anforderung kommen unterschiedliche Materialien, Edelstahlrahmen oder Pulverbeschichtungen zum Einsatz.

Prozessluft, Trocknung und belastete Luft

In der Papierindustrie wird Prozessluft mit Dampf, Kondensat, Thermoöl oder Heißwasser erwärmt. Dafür stehen Rippenblöcke, Rippenrohre und Glattrohre zur Verfügung. Für Textilfabriken und andere Anwendungen mit Fasern oder Produktionsrückständen in der Luft bieten wir verstärkte Lamellen, große Lamellenabstände oder blanke Rohre an.

Trockner für Zellulose, Pellets oder Lebensmittel benötigen Wärmetauscher, die kontinuierlich bei hohen Temperaturen arbeiten können. Bei diesen Konstruktionen werden Kontaktpunkte zwischen Rohren und Gehäuse vermieden. Weitere industrielle Einsatzfelder sind die Kunststoffverarbeitung, Oberflächenbehandlungsmaschinen, Lackierkabinen und Öfen. Materialauswahl und thermodynamische Dimensionierung richten wir auf den jeweiligen Prozess aus.

Auch die Wärme aus Hochtemperaturabgasen lässt sich nutzen: Hinter Industriekesseln, Motoren, Turbinen oder industriellen Prozessen können luftdichte, komplett verschweißte Wärmetauscher Wärme zurückgewinnen. Diese Ausführungen können Warmwasser, überhitztes Wasser oder erwärmtes diathermisches Öl bereitstellen.

Maschinen, Energieanlagen und anspruchsvolle Umgebungen

Für Marine- und Offshore-Anwendungen liefern wir Wärmetauscher etwa für Klimaanlagen auf Kreuzfahrtschiffen, die Kühlung von Maschinenräumen, Fernkondensatoren und Luftaufbereitungsanlagen auf Offshore-Plattformen. Zur Kühlung von Maschinenschmieröl bieten wir außerdem Wärmetauscher mit optionalen Turbulatoren im Inneren der Rohre.

Bei Luftansaugsystemen von Gasturbinen und Motoren kommen Kühl- oder Vorwärmwärmetauscher zum Einsatz. Kühlwärmetauscher für die Verbrennungsluft von Turbinen werden so ausgeführt, dass bewegliche Teile, die sich im Luftstrom lösen könnten, ausgeschlossen sind. Für raue Standortbedingungen stehen unter anderem verstärkte Lamellen und Rohre, Edelstahlgehäuse, Heresite-P413-Beschichtung und AlMag-Lamellenkonstruktionen zur Verfügung. Mit Heißwasser betriebene Frostheizspiralen können empfindliche und teure Filter vor dem Einfrieren schützen.

Große Bauformen für Flüssigkeitskühler und Kondensatoren

Für Hersteller von Trockenluft-Flüssigkeitskühlern und luftgekühlten Kondensatoren liefern wir Wärmetauscher mit Längen bis zu 12.800 mm. Die Ausführungen entwickeln wir gemeinsam mit unseren Kunden für Flachbett-, Vertikal- und V-Konfigurationen. Auf Wunsch gehören auch Lüfterplatten, Luftkammern und Beine zum Lieferumfang, um Montage- und Herstellungszeiten zu verkürzen.

Ausführungsbeispiele aus der Praxis

Materialien, Beschichtungen, Gehäuse und Anschlüsse lassen sich an unterschiedliche Anforderungen anpassen. Die Beispiele zeigen konkrete Ausführungsvarianten; welche davon zu Ihrem Projekt passt, klären wir gemeinsam.

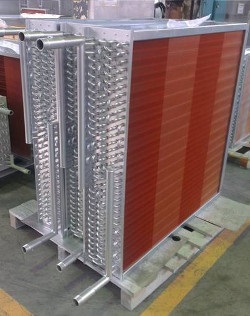

Kupferlamellen für einen Spezialfall

Kupferlamellen für einen Spezialfall

Kupfer leitet Wärme sehr gut und wurde hier für besondere Anforderungen eingesetzt. Standardmäßig werden Aluminiumlamellen verwendet.

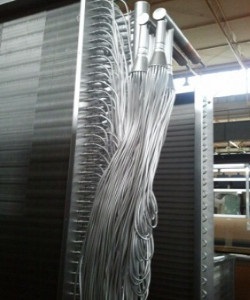

Verdampfer für Kühlgeräte

Verdampfer für Kühlgeräte

Diese Ausführung arbeitet mit Kältemittel und dient als Verdampfer in einem Kühlgerät.

Beschichtete Lamellen und lackierter Rahmen

Beschichtete Lamellen und lackierter Rahmen

Für diesen Spezialfall sind die Lamellen mit Epoxid beschichtet und der Rahmen lackiert. Standardmäßig liefern wir unbehandelte Aluminiumlamellen und einen Rahmen aus verzinktem Stahlblech.

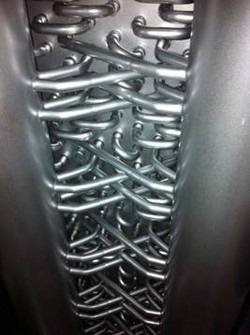

Kupferrohre im Detail

Kupferrohre im Detail

Die Detailaufnahme zeigt die Kupferrohre eines Wärmetauschers.

Abgedichtetes Edelstahlgehäuse

Abgedichtetes Edelstahlgehäuse

Wärmetauscher mit abgedichtetem Edelstahlgehäuse und Flanschen.

Rohrführung und Sammler

Rohrführung und Sammler

Die Detailaufnahme zeigt die angeordneten Rohre und die größeren Sammler im Vordergrund.

Übergangsanschlüsse an Sammelrohren

Übergangsanschlüsse an Sammelrohren

Bei dieser Verbindung werden die Rohre auf Stoß gelegt und mit passenden Kupplungen verbunden.

Persönlich beraten. Passend ausgelegt.

Sie suchen den passenden Ventilator? Nutzen Sie unser Kontaktformular, rufen Sie uns an oder schreiben Sie uns eine E-Mail.
