Radialventilatoren · DCB & DCDXR

Doppelseitig saugend – passend zu Ihrem Gerät.

Vergleichen Sie DCB-Ausführungen mit vorwärts gekrümmten Schaufeln und DCDXR-Ausführungen mit rückwärts gekrümmten Schaufeln. Je nach Baureihe stehen Varianten mit Motor oder gelagerter Welle zur Verfügung.

Baureihen und Datenblätter

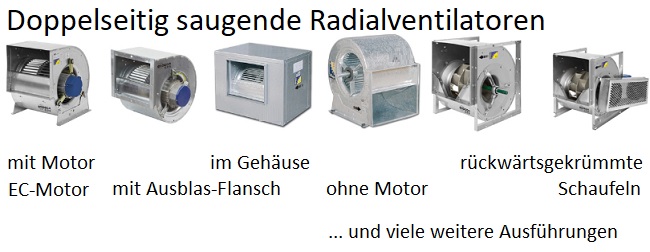

doppelseitig saugende Radialventilatoren

Beschreibung doppelseitig saugende Radialventilatoren

Type DCB mit vorwärts gekrümmten  Schaufeln: Datenblatt (hier klicken)

Type DCDXR mit rückwärts gekrümmten Schaufeln: Datenblatt (hier klicken)

DCB mit Motor

Type DCB doppelseitig saugend vorwärts gekrümmt mit Motor  – auf Anfrage EC Motor

ModellDrehzahlZollStrom
[A] (230V)
Leistung
[kW]
Luftmenge
[m³/h]
Schalldruck
max.[dB(A)]
Gewicht
ca. [kg]
Ausblas
BxH [mm]
DCB-1919-4M-0,2512307/71,50,151520597230×208
DCB-2525-4M-0,513209/930,3728006613,2300×263
DCB-2525-4M-0,513109/940,5536007014300×263
DCB-2525-6M-0,338309/92,10,2527006212,7300×263
DCB-2828-4M-0,5132010/1030,3728006515,7326×292
DCB-2828-4M-0,75131010/1040,5539507016,5326×292
DCB-2828-6M-0,3383010/102,10,2532006215,2326×292
DCB-2828-6M-0,7584010/104,10,5536006421326×292
DCB-3333-6M-0,7584012/1250,5549006423387×345
DCB-3333-6M-185012/1260,7560007124387×345

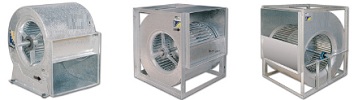

doppelseitig saugende - ohne Motor

DCB ohne Motor mit gelagerter Welle

Modell ohneMotorDrehzahl *ZollAusblasWelle
Riemenantriebmax.  [U/min]BxH [mm]Ø [mm]
DCB-1919-X25007/7230×20820
DCB-2519-X25009/7230×26220 AR 25
DCB-2525-X21009/9300×26320 AR 25
DCB-2820-X190010/8265×28920 AR 25
DCB-2828-X180010/10326×29220 AR 25
DCB-3325-X180012/9309×34125 AR 30
DCB-3333-X140012/12387×34525 AR 30
DCB-3930-X160015/11373×40425 AR 30
DCB-3939-X120015/15473×40425 AR 30
DCB-4736-X110018/13430×47825 AR 35
DCB-4747-X110018/18540×48225 AR 35
DCB-5039-X130020/15502×62935
DCB-5050-X120020/20630×62935

Größere Modelle auf Anfrage
* maximale Drehzahlen / Leistungen teils nur in verstärkter Ausführung „AR“ möglich

doppelseitig saugend - rückwärts gekrümmt

DCDXR mit rückwärts gekrümmten Schaufeln

Doppelseitig saugende Ausführung mit quadratischem Ausblas, je nach Anwendung mit oder ohne Motor.

ModellDrehzahl
max. [U/min]
Volumenstrom
max. [m³/h]
Motorleistung
max. [kW]
Ausblas
BxH [mm]
Welle
 [mm]
DCDXR-180680030001,5229×22920Je nach Anwendung mit unterschiedlichen Drehzahlen / Motorleistungen oder ohne Motor lieferbar.
DCDXR-200600040003,0256×25620
DCDXR-225580055003,0288×28820
DCDXR-250490065003,0322×32220
DCDXR-2804700110004,0361×36125
DCDXR-3154100140007,5404×40425 AR 30
DCDXR-3553300180007,5453×45330 AR 35
DCDXR-40035002400011,0507×50730 AR 35
DCDXR-45032003100015,0569×56935 AR 40
DCDXR-50028004000015,0638×63835 AR 40
DCDXR-56024005000022,0715×71540 AR 50
DCDXR-63023006000030,0801×80140 AR 50
DCDXR-71020007500045,0898×89850 AR 60
DCDXR-800160090000451007×100765
DCDXR-9001400105000451130×113065
DCDXR-10001100115000551267×126765

Größere Modelle auf Anfrage
* maximale Drehzahlen / Leistungen teils nur in verstärkter Ausführung „AR“ möglich

Konstruktion und Motor der DCB-Ausführung

Doppelseitig saugender Radialventilator verzinkt

Ventilator

  • Gehäuse aus verzinktem Stahlblech
  • mit Ausblasflansch
  • vorwärts gekrümmte Schaufeln aus verzinktem Stahlblech

Motor

  • Motor mit 3 Drehzahlen
  • Geschlossene Kugellager
  • Isolierklasse F mit Thermoschutz, Schutzart IP54
  • Wechselstrom (230 V, 50 Hz) oder Drehstrom (230/400 V, 50 Hz)
  • Betriebstemperatur: -25 ºC bis +60 ºC
