Flanschventilator

zum Anflanschen in jeder Achslage | Für Lackierkabinen in ATEX möglich
Flanschventilator - Lackierkabine AbsaugungFlanschventilator - Lackierkabine Absaugung

Unsere Ventilatoren mit Ansaug- und Ausblas-Flansch sowie Flansch-Motor für Montage in jeder Achslage.

Die Baureihe DCBPC besitzt zusätzlich eine Umlenkung um 90° am Ausblas. Damit sind Luft-Ansaug und -Ausblas in selber Richtung.

Für Ventilatoren mit Standfuß bzw. Montagekonsole schauen Sie bitte bei unseren Mitteldruckventilatoren

Beschreibung Baureihe DCBP und DCBPC

Hoch robuste, einseitig saugende Mitteldruck-Radialventilatoren

auf Anfrage ex-geschützt für Absaugungen von Farbspritzkabinen und Farbspritzwänden, Farbnebelabsaugung

Schnellauswahl Datenblatt: Schnellauswahl (hier klicken)
Vollständiges Datenblatt: Datenblatt (hier klicken

Wir beraten Sie gerne:     +49 (0) 5382 2317      ventilator@dasslerventilatoren.info

Modell Drehzahl  Nennleistung  Luftmenge  Schalldruck
max. max. in 1,5 m
U/min kW m³/h dB(A)
DCBP- / DCBPC-1445-4T 1400 1,1 8200 73
DCBP- / DCBPC-1650-4T-2 1430 1,5 11050 76
DCBP- / DCBPC-1650-4T-3 1445 2,2 13500 78
DCBP- / DCBPC-1556-4T 1445 3 14000 80
DCBP- / DCBPC-1856-4T-4 1445 3 16100 80
DCBP- / DCBPC-1856-4T-5,5 1440 4 17200 82



DCBP: Einseitig saugende Mitteldruck-Radialventilatoren mit mit rückwärts gekrümmten Schaufeln, auf Anfrage für den Einsatz in Farbspritzkabinen ausgelegt

DCBPC: Design wie DCBP hier jedoch mit vertikalem Auslass

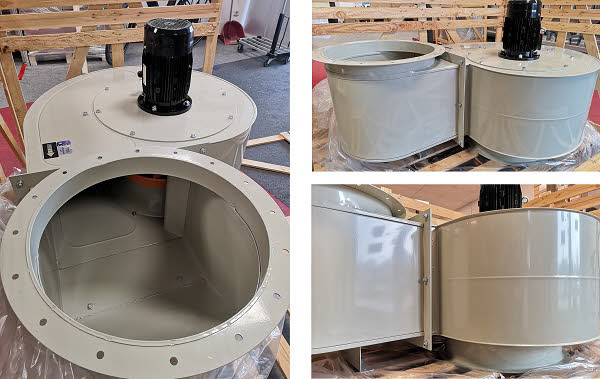

Flanschventilator - Absaugung Lackierkabine mit Umlenkung

Das Foto zeigt die Ausführung Flanschventilator DCBPC mit der 90° Umlenkung am Ausblas. Damit sind die Luftrichtungen am Ansaug und Ausblas in die selbe Richtung gerichtet.

Die Umlenkung hat einen Fuß, sodass saugseitiger Flansch und Fuß bündig sind. Somit kann der DCBPC einfach oben auf Kabinen aufgesetzt werden.

ATEX ex-geschützte Ausführung auf Anfrage möglich

Ventilator:
- Gehäuse aus Stahlblech gefertigt
- Laufrad mit rückwärts gekrümmten Schaufeln, aus Stahlblech
- mit Inspektionsöffnung
- DCBPC: mit vertikalem Auslass

Motor:
- Motoren der Effizienzklasse IE3
- Motoren der Isolierklasse F mit Kugellager, Schutzart IP55
- Drehstrommotoren (230/400 V, 50Hz bis 4 kW)
- Höchsttemperatur der beförderten Luft: -20 ºC bis (kurzzeitig) +120 ºC, in EX max. 60 °C

Beschichtung:
- Korrosionsfestes Polyesterharz, bei 190 °C polymerisiert, alkali-entfettet und phosphatfrei vorbehandelt

Auf Anfrage:
- Edelstahl oder heiß verzinkte Ausführung
- Spezialwicklungen für verschiedene Spannungen
- ATEX-Zulassung, Klasse 2 (auf Anfrage)
- Hochtemperaturfähig bis 250 °C (kurzzeitig)

Anwendung:
- Absaugung Farbspritzkabine (falls gewünscht, auf Anfrage)
- Farbnebelabsaugung
- Absaugung Farbspritzwand
- Flanschventilator zum direkten Anflanschen
- Abluftventilatoren
