Verzinkter Ventilator

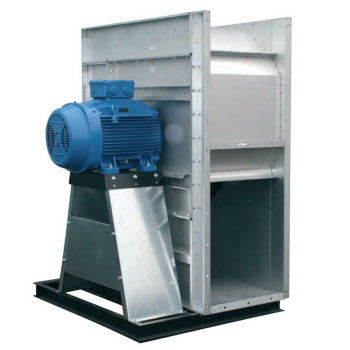

Radialventilator - verzinkt

Beschreibung Baureihe DLMF und DLKF

Hoch robuste, einseitig saugende Mitteldruck-Radialventilatoren

Vollständiges Datenblatt: Datenblatt (hier klicken)

Wir beraten Sie gerne:     +49 (0) 5382 2317      ventilator@dasslerventilatoren.info



DLMF Umdrehung Leistung Luftmenge Schalldruck Ansaug
U/min kW m³/h dB(A) mm
DLMFB-025-2T 2815 0,37 2000 93 250
DLMFB-025-4T 1400 0,25 800 80 250
DLMFB-031-2T 2800 1,1 4000 96 315
DLMFB-031-4T 1400 0,25 1900 85 315
DLMFB-031-6T 890 0,18 1200 80 315
DLMFB-039-2T 2840 2,2 6500 98 400
DLMFB-039-4T 1400 0,25 3200 87 400
DLMFB-039-6T 890 0,18 2000 81 400
DLMFB-040-2T 2890 3 8500 105 400
DLMFB-040-4T 1390 0,37 3600 93 400
DLMFB-040-6T 890 0,18 2500 85 400
DLMFB-044-2T 2900 4 10500 106 400
DLMFB-044-4T 1440 0,55 5000 96 400
DFMBL-044-6T 890 0,18 3500 86 400
DLMFB-045-4T 1440 0,55 5600 96 400
DLMFB-045-6T 890 0,18 3600 86 400
DLMFB-050-4T 1440 1,1 8000 101 500
DLMFB-050-6T 925 0,37 5000 90 500
DFMBL-050-8T 700 0,18 3600 86 500
DLMFB-063-4T 1410 3 12500 106 630
DLMFB-063-6T 920 1,1 9500 97 630
DLMFB-063-8T 690 0,55 7500 88 630
DLMFB-071-4T 1470 5,5 21500 107 630
DLMFB-071-6T 930 2,2 13500 98 630
DLMFB-071-8T 700 0,75 10000 93 630
DLMFB-072-4T 1470 7,5 23000 107 630
DLMFB-072-6T 930 2,2 14500 98 630
DLMFB-072-8T 700 1,1 10800 93 630
DLMFB-080-4T 1465 11 28000 112 710
DLMFB-080-6T 935 3 20000 102 710
DLMFB-080-8T 710 1,5 14000 98 710



DLKF Umdrehung Leistung Luftmenge Schalldruck Ansaug
U/min kW m³/h dB(A) mm
DLKFB-089-4T 1460 15 36000   800
DLKFB-090-4T 1470 18,5 42000 800
DLKFB-090-6T 945 5,5 26000 107 800
DLKFB-090-8T 710 2,2 20000 103 800
DLKFB-091-4T 1475 22 46000 107 800
DLKFB-100-4T 1475 30 55000 118 900
DLKFB-100-6T 970 7,5 36000 110 900
DLKFB-100-8T 730 4 26000 104 900
DLKFB-101-4T 1475 37 65000 118 900
DLKFB-101-6T 975 11 43000 110 900
DLKFB-101-8T 730 5,5 31000 104 900
DLKFB-112-6T 965 15 51000 114 1000
DLKFB-112-8T 725 7,5 38000 107 1000
DLKFB-125-6T 985 30 71000 118 1120
DLKFB-125-8T 725 15 58000 112 1120
DLKFB-132-6T 985 45 95000 116 1250
DLKFB-132-8T 730 22 63000 110 1250
DLKFB-140-6T 985 55 10800 119 1250
DLKFB-140-8T 730 22 70000 113 1250
DLKFB-141-6T 984 75 115000 123 1250
DLKFB-141-8T 730 30 93000 110 1250





Antrieb:
- Direkt oder mittels Riemen mit Berührschutz

Laufrad:
- Stahl, voll geschweißt
- mit rückwärts gekrümmten Schaufeln für beste Wirkungsgrade

Gehäuse:
- Aluzink, punktgeschweißt
- Spiralgehäuse mit Rechteck-Rahmenteilen für leichte Montage (bis Baugröße 2271)
- Ansaugöffnung mit Gegenflansch, Rohrstutzen für Lüftungsrohre möglich

Info Aluzink:
- Korrodiert langsamer als Stahlblech.
- Chemische Widerstandskraft ist höher.
- Die Oberfläche ist härter und gegen Verschleiß beständiger.
- Aluzink sieht ansprechend aus.

Motor:
- Motoren der Effizienzklasse IE3
- Motoren der Isolierklasse F mit Kugellager, Schutzart IP55
- Drehstrommotoren (dreiphasig) (230/400 V, 50 Hz bis 4 kW und 400/690 V, 50 Hz für Leistungen über 4 kW)

Fördermitteltemperaturen:
- Höchsttemperatur der beförderten Luft: -20 ºC bis +80 °C

Auf Anfrage:
- Inspektionsöffnung, Kondensatablass
- Motoren mit Spezialwicklungen für verschiedene Spannungen

Einsatz-Beispiele:
- für Außenaufstellung
- Absaugung von feuchter Luft
- für große Luftmengen mit mehr als 50000 m³/h
- Trocknung
- Schüttgut-Trocknung
- Getreidetrocknung oder Holztrocknung
- Absaugungen
- Schweißrauchabsaugung
- Hallenabluft oder Hallenlüftung
- BHKW Abwärmenutzung
- Prozessluft







Weitere technische Daten gerne auf Anfrage. Kontaktieren Sie uns.
