Radialgebläse

Radialgebläse - Radialventilator - Trommelläufer - kleine Gebläse

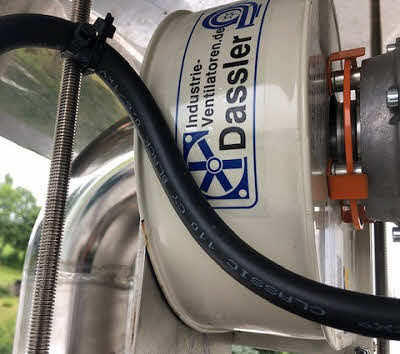

Mitteldruckventilator - RadialgebläseMitteldruckventilator - RadialgebläseRadialgebläse - Edelstahl

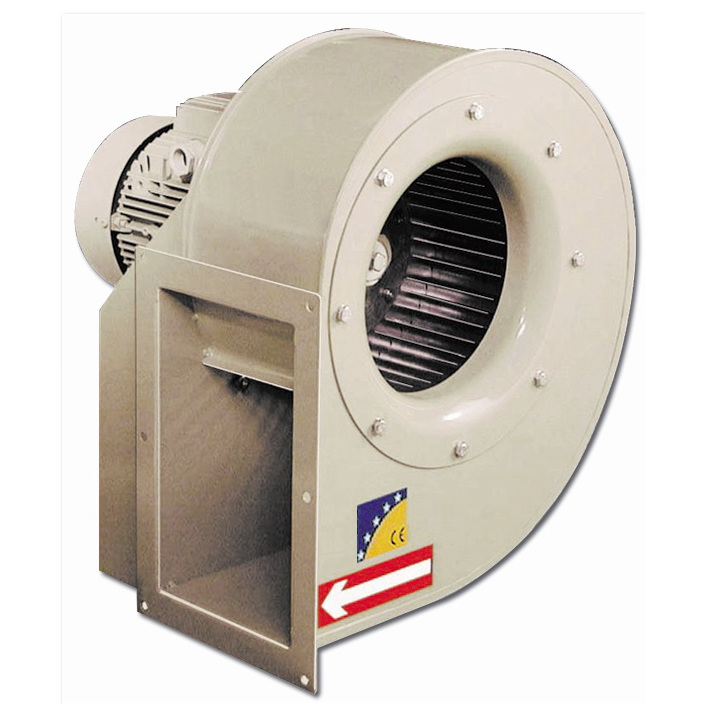

Beschreibung Radialgebläse DCMP

Hoch robuste, einseitig saugende Mitteldruck Radialgebläse mit Trommellaufrad

Schnellauswahl Datenblatt: Schnellauswahl (hier klicken)
Vollständiges Datenblatt: Datenblatt (hier klicken)

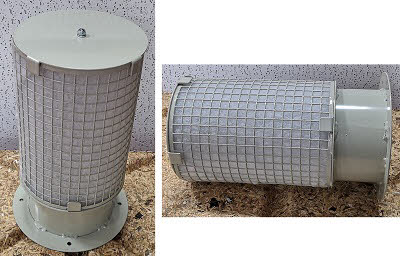

Datenblatt Zubehör Radialventilatoren

Die Radialgebläse DCMP-512-2T bis 616-2T (2900 U/min)

sowohl in 230 V~ als auch in Hochtemperaturausführung üblicherweise ab Lager erhältlich.

Wir beraten Sie gerne:       +49 (0) 5382 2317      ventilator@dasslerventilatoren.info

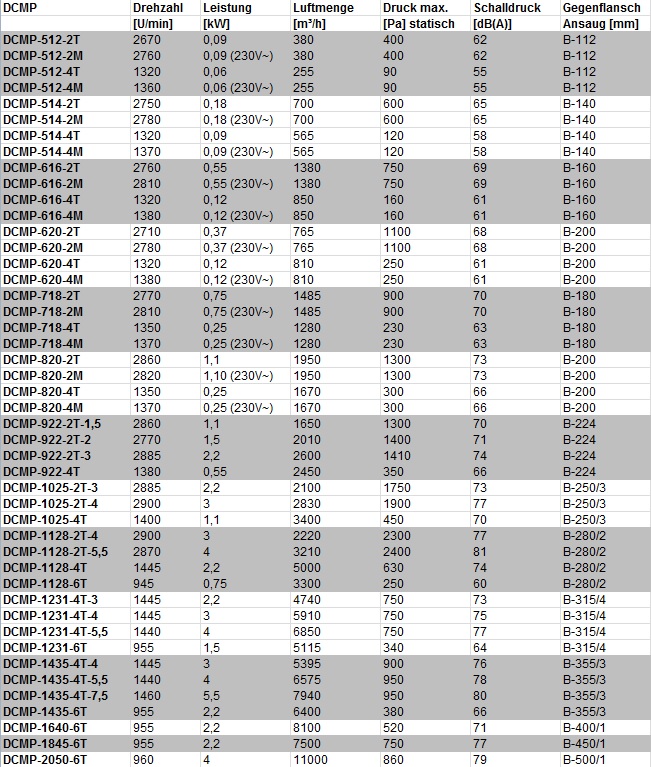

DCMP Umdrehung Leistung Luftmenge Schalldruck Gegenflansch
U/min kW (Spannung) m³/h dB(A) Ansaug mm
DCMP-512-2T 2670 0,09 (400V) 380 62 B-112
DCMP-512-2M 2760 0,09 (230V~) 380 62 B-112
DCMP-512-4T 1320 0,06 (400V) 255 55 B-112
DCMP-512-4M 1360 0,06 (230V~) 255 55 B-112
DCMP-514-2T 2750 0,18 (400V) 700 65 B-140
DCMP-514-2M 2780 0,18 (230V~) 700 65 B-140
DCMP-514-4T 1320 0,09 (400V) 565 58 B-140
DCMP-514-4M 1370 0,09 (230V~) 565 58 B-140
DCMP-616-2T 2760 0,55 (400V) 1380 69 B-160
DCMP-616-2M 2810 0,55 (230V~) 1380 69 B-160
DCMP-616-4T 1320 0,12 (400V) 850 61 B-160
DCMP-616-4M 1380 0,12 (230V~) 850 61 B-160
DCMP-620-2T 2710 0,37 (400V) 765 68 B-200
DCMP-620-2M 2780 0,37 (230V~) 765 68 B-200
DCMP-620-4T 1320 0,12 (400V) 810 61 B-200
DCMP-620-4M 1380 0,12 (230V~) 810 61 B-200
DCMP-718-2T 2770 0,75 (400V) 1485 70 B-180
DCMP-718-2M 2810 0,75 (230V~) 1485 70 B-180
DCMP-718-4T 1350 0,25 (400V) 1280 63 B-180
DCMP-718-4M 1370 0,25 (230V~) 1280 63 B-180
DCMP-820-2T 2860 1,1 (400V) 1950 73 B-200
DCMP-820-2M 2820 1,1 (230V~) 1950 73 B-200
DCMP-820-4T 1350 0,25 (400V) 1670 66 B-200
DCMP-820-4M 1370 0,25 (230V~) 1670 66 B-200
DCMP-922-2T-1,5 2860 1,1 (400V) 1650 70 B-224
DCMP-922-2T-2 2770 1,5 (400V) 2010 71 B-224
DCMP-922-2T-3 2885 2,2 (400V) 2600 74 B-224
DCMP-922-4T 1380 0,55 (400V) 2450 66 B-224
DCMP-1025-2T-3 2885 2,2 (400V) 2100 73 B-250/3
DCMP-1025-2T-4 2900 3 (400V) 2830 77 B-250/3
DCMP-1025-4T 1400 1,1 (400V) 3400 70 B-250/3
DCMP-1128-2T-4 2900 3 (400V) 2220 77 B-280/2
DCMP-1128-2T-5,5 2870 4 (400V) 3210 81 B-280/2
DCMP-1128-4T 1445 2,2 (400V) 5000 74 B-280/2
DCMP-1128-6T 945 0,75 (400V) 3300 60 B-280/2
DCMP-1231-4T-3 1445 2,2 (400V) 4740 73 B-315/4
DCMP-1231-4T-4 1445 3 (400V) 5910 75 B-315/4
DCMP-1231-4T-5,5 1440 4 (400V) 6850 77 B-315/4
DCMP-1231-6T 955 1,5 (400V) 5115 64 B-315/4
DCMP-1435-4T-4 1445 3 (400V) 5395 76 B-355/3
DCMP-1435-4T-5,5 1440 4 (400V) 6575 78 B-355/3
DCMP-1435-4T-7,5 1460 5,5 (400V) 7940 80 B-355/3
DCMP-1435-6T 955 2,2 (400V) 6400 66 B-355/3
DCMP-1640-4T-5,5 1440 4 (400V) 7000 77 B-400/1
DCMP-1640-4T-7,5 1460 5,5 (400V) 8035 80 B-400/1
DCMP-1640-4T-10 1455 7,5 (400V) 9710 82 B-400/1
DCMP-1640-6T 955 2,2 (400V) 8100 71 B-400/1
DCMP-1845-4T-7,5 1460 5,5 (400V) 8000 82 B-450/1
DCMP-1845-4T-10 1455 7,5 (400V) 10000 85 B-450/1
DCMP-1845-6T 955 2,2 (400V) 7500 77 B-450/1
DCMP-2050-4T-10 1455 7,5 (400V) 9000 83 B-500/1
DCMP-2050-4T-15 1460 11 (400V) 12525 87 B-500/1
DCMP-2050-4T-20 1460 15 (400V) 16500 89 B-500/1
DCMP-2050-6T 960 4 (400V) 11000 79 B-500/1
DCMP-2563-6T 965 15 (400V) 21000 86 B-630/1





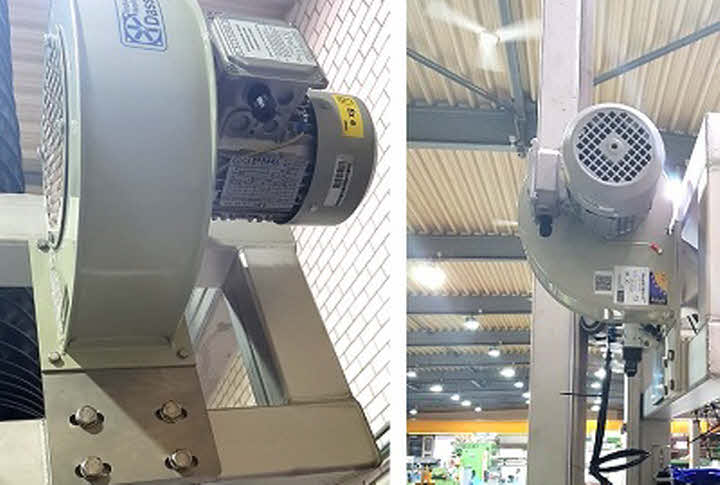

Antrieb Radialgebläse:
Unsere kleinen Radialgebläse (Radialventilator) werden direkt angetrieben, das heißt das verzinkte Laufrad (standardmäßig verzinkt) sitzt direkt auf der Motorwelle. Wahlweise können die Ventilatoren auch mit Riementrieb geliefert werden. Dann sitzt der Elektromotor mit spezieller Befestigung entweder direkt auf dem Spiralgehäuse oder bei größeren Leistungen zusammen mit dem Spiralgehäuse auf einem gemeinsamen Grundrahmen.



Trommellaufrad:
Wie schon beschrieben treibt das Radialgebläse ein Trommellaufrad an (Trommelläufer). Diese Form der Laufräder ermöglicht eine sehr kompakte Bauform des Spiralgehäuses und die Ventilatoren sind etwas leiser. Ein Beispiel: Gefordert sind die Luftmenge 1000 m³/h bei einem Druckverlust von 1100 Pa. Unsere Type DCMP-820-2T hat hier Abmessungen von 322 mm x 377 mm x 336 mm inklusive Drehstrommotor. Ein vergleichbarer Radialventilator mit rückwärts gekrümmten Schaufeln hat die Abmessungen 507 mm x 564 mm x 374 mm. Der Schalldruckpegel in drei Meter Abstand beträgt bei dem Radialgebläse 72 dB(A) und bei dem Radialventilator 79 dB(A). Der Wirkungsgrad ist bei einem Trommellaufrad jedoch etwas schlechter, sodass bei größeren Leistungen immer ein genauer Vergleich angestellt werden sollte.



Gehäuse

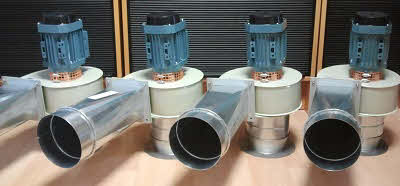

Wie jeder Radialventilator hat das Radialgebläse ein Spiralgehäuse in dem das Trommellaufrad angetrieben wird. Das Material ist Stahlblech, welches korrosionsgeschützt epoxidharz beschichtet wird. Wahlweise kann das Radialgebläse in Edelstahl oder auch in Stahlblech heiß verzinkt geliefert werden. Die Ansaugöffnung des Radialgebläses ist rund und vorbereitet für das Montieren der passenden Gegenflansche mit Rohrstutzen. Die Rohrstutzen sind passend für handelsübliche Lüftungsrohre und Schläuche. Gerne bieten wir diese auch mit an. Nur das kleinste Gebläse (Type DCMP-38) hat ein Gehäuse aus Aluguss. Grundsätzlich sind die Gehäuse bis zur Baugröße 922 ohne Montagekonsole für das direkte Aufsstecken oder Anflanschen an Rohre ausgeführt. Bei diesen kleinen Baugrößen sind die Motoren als Flanschmotoren montiert. Ab Baugröße 922 haben die Elektromotoren Montagefüße und die Ventilatoren eine Montagekonsole.

Motor:
Die Motoren besitzen die Effizienzklasse IE2, ausgenommen sind Leistungen unter 0,75 kW Wechselstrom (1-phasig). Ab der Nennleistung 7,5 kW werden die Elektromotoren mit Effizienz IE3 geliefert. Die Motoren haben die Isolierklasse Iso. F, sowie Kugellager und sind staubgeschützt und spritzwassergeschützt in Schutzart IP55 (Ausnahme: Schutzart IP54 bei Wechselstrommodellen. Schutzart IP21 bei Modell DCMP-38). Die Spannung und Frequenz beträgt bei den Wechselstrommotoren (einphasig) (230 V~ und 50 Hz) und bei den Drehstrommotoren (dreiphasig) (230/400 V und 50 Hz) bis zur Nennleistung 4 kW und 400/690 V und 50 Hz für Nennleistungen über 4 kW. Die Höchsttemperatur der beförderten Luft sollte -20 ºC bis +80 ºC nicht unter- bzw überschreiten. Kurzzeitig sind auch +120 ºC im Luftstrom möglich. Auf eine ausreichende Belüftung des außenliegenden Elektromotors und eine max. Umgebungstemperatur +40 °C sollte geachtet werden.

Auf Anfrage sind auch Spezialmotoren für den Ex-Bereich (EExe oder EExd) oder Sonderspannungen zum Beispiel 480 V 60 Hz mit UL/CSA Zulassung für USA und Kanada oder mit GOST EAC Zulassung für Russland. Gerne können Sie uns auch die Fabrikate vorgeben beispielsweise ABB, SIEMENS, VEM, WEG.



Beschichtung:
Das Gehäuse wird korrosionsgeschützt mit Polyesterharz, bei 190 ºC polymerisiert, alkali-entfettet und phosphatfrei vorbehandelt. Sie Standardfarbe ist RAL7032. Andere Farben sind möglich. Das Laufrad ist Zinkblech. Andere Materialien können vorgegeben werden.



Auf Anfrage:
- Radialgebläse mit Motor- /Montagekonsole (ab Baugröße 1025 Standard)
- Spezialwicklungen für verschiedene Spannungen
- Ventilator zur Förderung von Luft mit Temperaturen bis 250 ºC
- Ventilator aus Edelstahl
- ATEX-Zulassung, Klasse 2 (siehe Serie DCMP/ATEX)



Einsatz-Beispiele Radialgebläse:
- Abluft für Sauna oder Küche
- Küchenabluft
- Trocknung
- Schüttgut-Trocknung
- Getreidetrocknung oder Holztrocknung
- Absaugungen
- Schweißrauchabsaugung
- Hallenabluft oder Hallenlüftung
- Technische Gebäudeausrüstung
- Prozessluft
