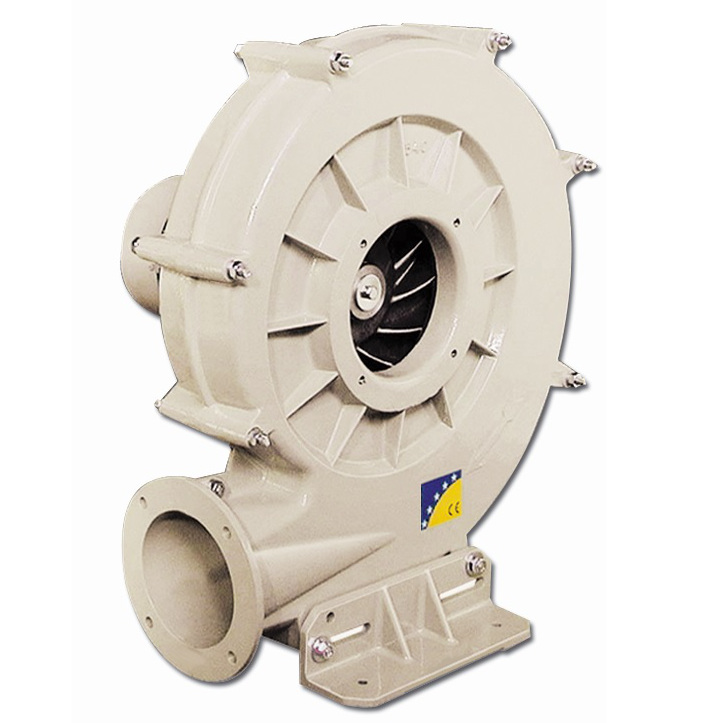

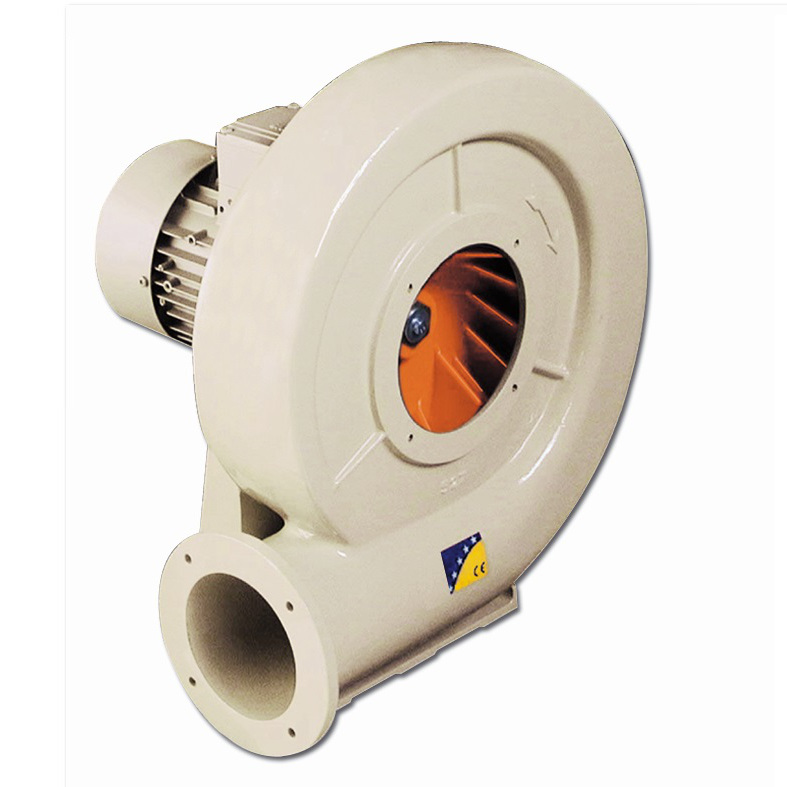

Beschreibung Baureihe DCMA
Hoch robuste, einseitig saugende Hochleistungs-Aluguss-Radialventilatoren
Schnellauswahl Datenblatt: Schnellauswahl (hier klicken)
Vollständiges Datenblatt: Datenblatt (hier klicken)
Wir beraten Sie gerne: +49 (0) 5382 2317 ventilator@dasslerventilatoren.info
DCMA | Umdrehung | Leistung | Luftmenge | Schalldruck | Gegenflansch | Gegenflansch |
U/min | kW | m³/h | dB(A) | Ansaug mm | Ausblas mm | |
DCMA-218-2T | 2670 | 0,09 | 265 | 63 | B-80 | B-63 |
DCMA-324-2T | 2750 | 0,18 | 440 | 70 | B80 | B-63 |
DCMA-325-2T | 2710 | 0,25 | 600 | 73 | B-100 | B-80 |
DCMA-426-2T | 2710 | 0,37 | 850 | 75 | B-112 | B-100 |
DCMA-527-2T | 2760 | 0,55 | 1000 | 80 | B-125 | B-100 |
DCMA-528-2T-1 | 2770 | 0,75 | 1250 | 82 | B-125 | B-125 |
DCMA-528-2T-1,5 | 2860 | 1,1 | 1750 | 83 | B-125 | B-125 |
DCMA-531-2T-1,5 | 2860 | 1,1 | 1790 | 84 | B-150 | B-150 |
DCMA-531-2T-2 | 2770 | 1,5 | 2000 | 85 | B-150 | B-150 |
DCMA-531-2T-3 | 2885 | 2,2 | 2400 | 86 | B-150 | B-150 |
DCMA-540-2T | 2770 | 1,5 | 2600 | 85 | B-180 | B-150 |
DCMA-545-2T-3 | 2885 | 2,2 | 2630 | 86 | B-180 | B-180 |
DCMA-545-2T-4 | 2900 | 3 | 3550 | 88 | B-180 | B-180 |
Antrieb:
- Direkt, Laufrad auf Motorwelle montiert
Laufrad:
- Aluminiumguss
- Modelle 324, 325 und 426 Laufrad Polyamid
- Modell DCMA-531-2T-3 Laufrad Stahlblech

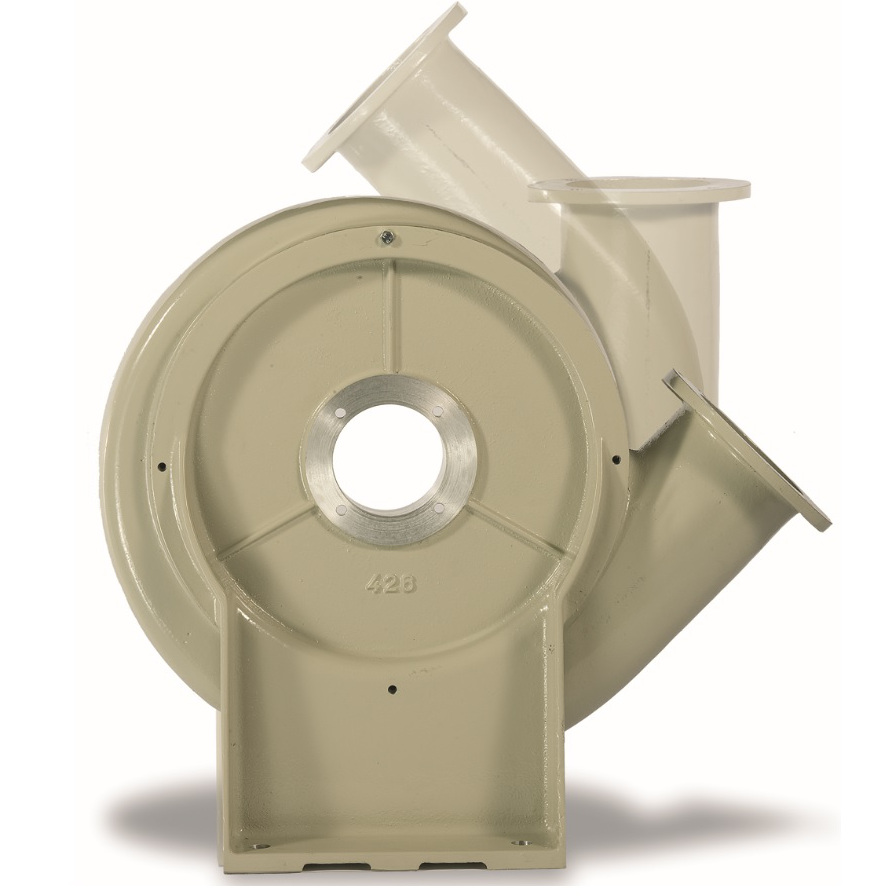

Gehäuse:
- Aluminiumguss
- runde Ansaug & Ausblas Flansche
- Ansaug- und Ausblasflansche mit Gegenflansch, Rohrstutzen für Lüftungsrohre möglich
Motor:
- Motoren der Effizienzklasse IE2 oder IE3
- Motoren der Isolierklasse F mit Kugellager, Schutzart IP55
- Drehstrommotoren (dreiphasig) (230/400 V, 50 Hz bis 4 kW und 400/690 V, 50 Hz für Leistungen über 4 kW)
Fördermitteltemperaturen:
- Höchsttemperatur der beförderten Luft: -20 ºC bis +80 °C (kurzzeitig +120 ºC)
Beschichtung:
- Korrosionsfestes Polyesterharz, bei 190 °C polymerisiert, alkali-entfettet und phosphatfrei vorbehandelt
Auf Anfrage:
- Kühlscheibe für Fördermitteltemperaturen bis kurzzeitig +250 °C
- Wellendichtung, Kondensatablass
- Motoren mit Spezialwicklungen für verschiedene Spannungen
- ATEX-Zulassung, Klasse II 2 G (Gas) oder D (Staub)
Einsatz-Beispiele:
- Absaugung von feuchter Luft
- Schweißrauchabsaugung
- Prozessluft
Weitere technische Daten gerne auf Anfrage. Kontaktieren Sie uns.

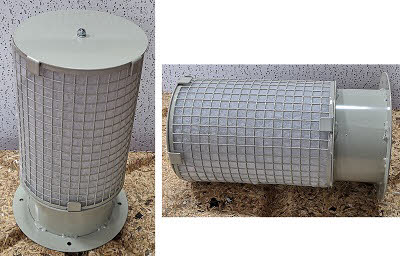

Als Zubehörteil sind Ansaugfilter Rundumluftfilter für den Alugussventilator DCMA lieferbar.
